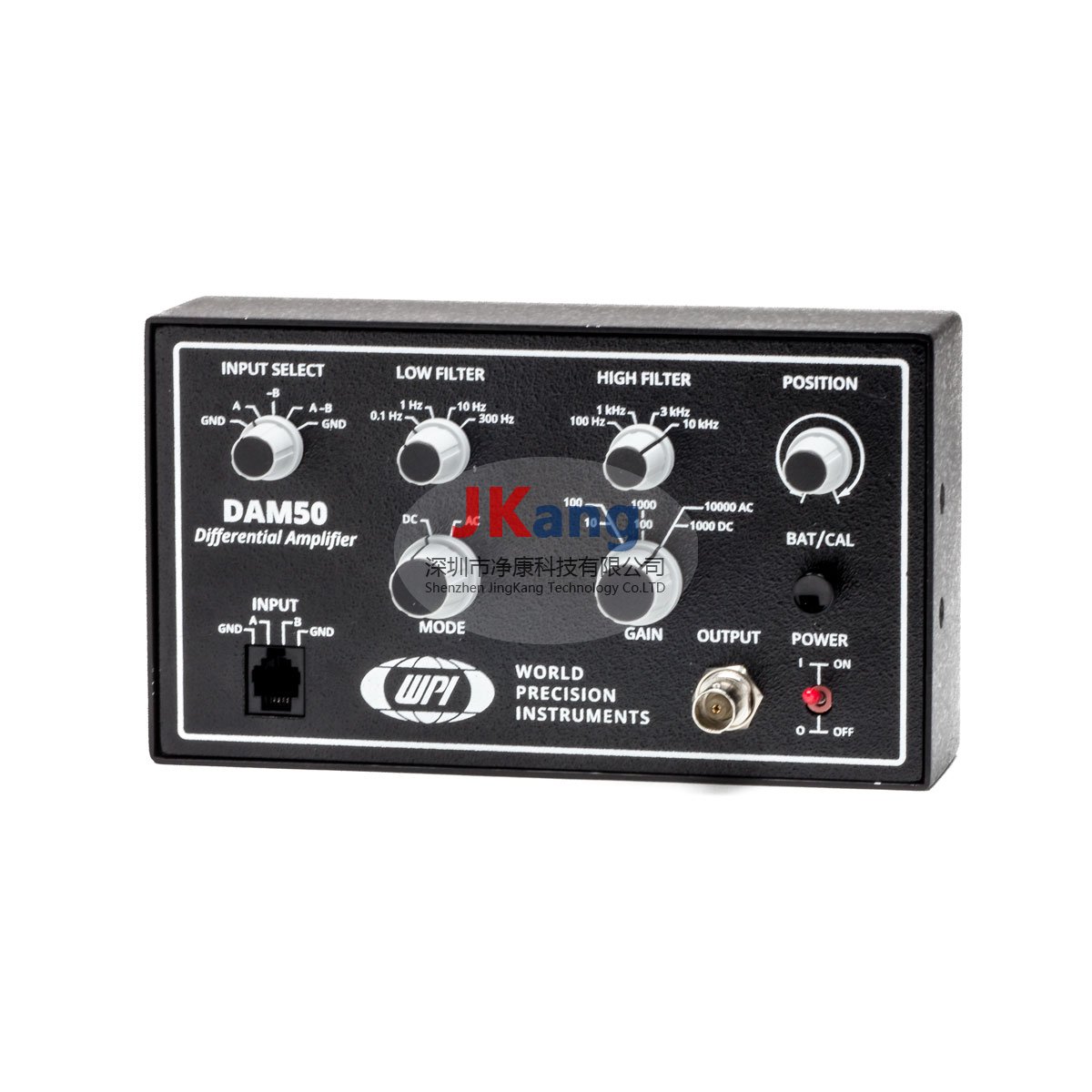

WPI DAM50細胞外放大器，WPI DAM50直流細胞放大器是低噪聲電池供電的放大器



電池供電，消除線路噪聲

高通和低通濾波

單端或差分操作

DC / AC放大

可變輸出定位

由高質量組件構成，以確保最小的固有（散粒）噪聲

隨身攜帶

可機架安裝

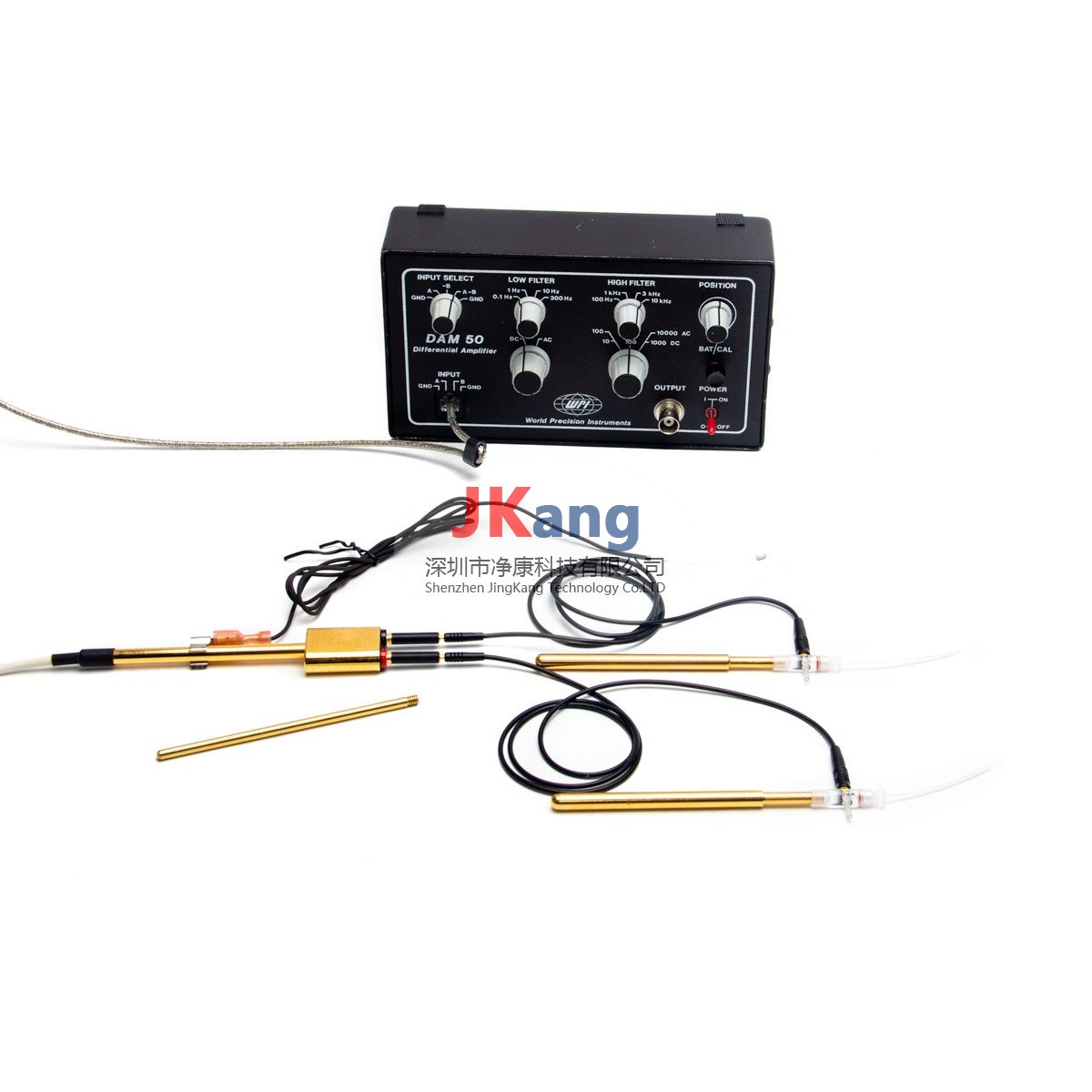

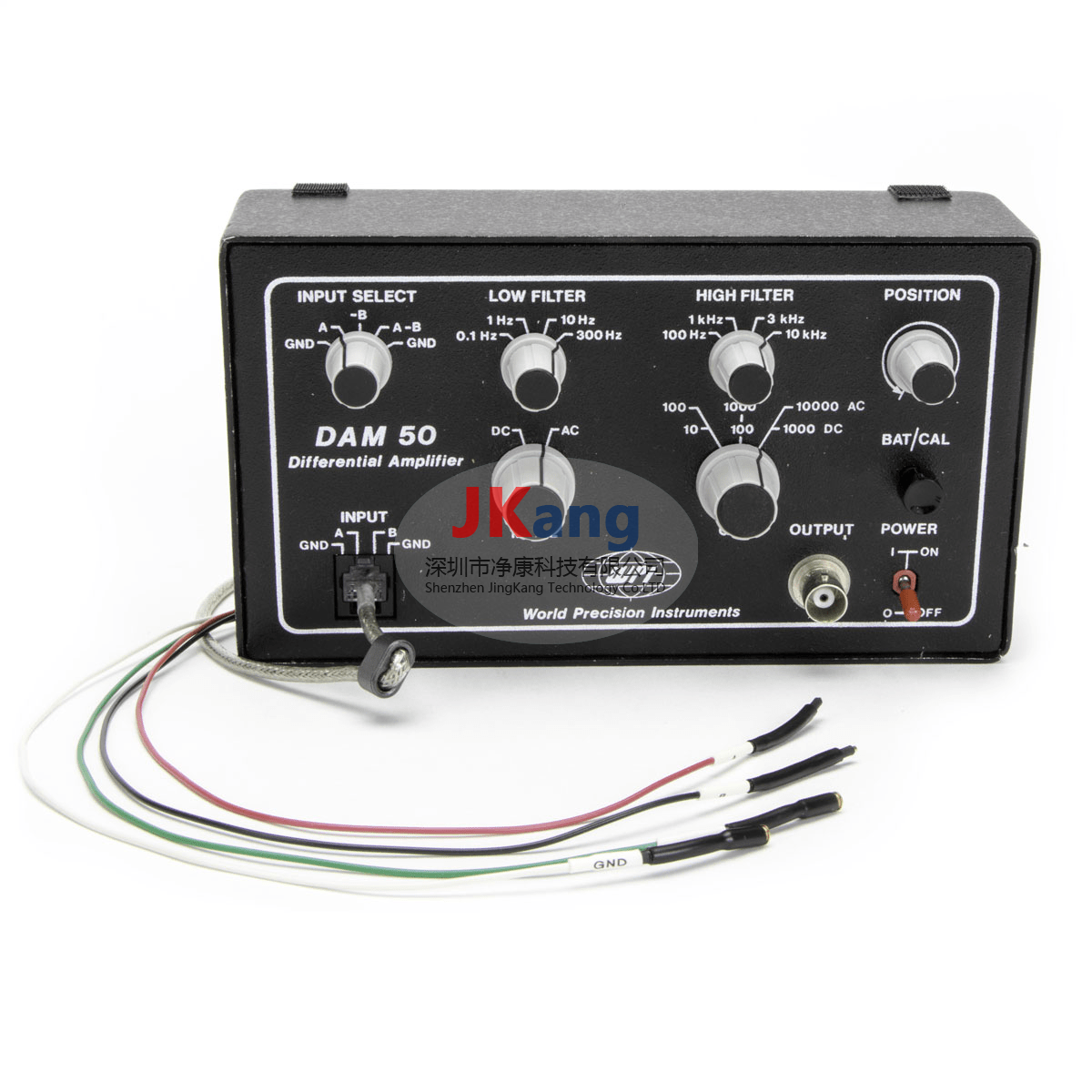

DAM50軟件包現在包括300647屏蔽金屬電極電纜和一根屏蔽模塊化電纜。





內部噪音極低

超靜音直流電源-無需交流電

本質上對接地回路的敏感性低

占地面積小

高性價比

靜電放電保護！

應用領域



放大金屬電極的生物電勢

腦片場刺激

EAG（腦電圖）

ERG（視網膜電圖）








WPI DAM50細胞外放大器，WPI DAM50直流細胞放大器是最早用于細胞外信號記錄的設備，每一個設備都配備可選的高通和低通濾波器，并由9伏特電池操作，既可以AC也可以DC耦合記錄信號，DC耦合記錄的優勢是輸出絕對的電壓水平，最常用于細胞內信號和傳感器信號等的記錄。而AC耦合的記錄由于DC基線被高通濾波消除，因此主要用于神經元細胞快速變化的動作電位信號記錄，同時也可以用于ECG、EEG、EMG和EOG的記錄。 DAM50細胞外信號放大器可以作為獨立的單元，放置于任何桌面進行操作，也可以通過可選的固定儀器配件將其固定在某個儀器區域使用。

WPI的DAM系列放大器是細胞外電位放大的行業標準。這些電池供電的生物放大器具有緊湊的底盤輪廓，可讓您將設備放置在距離制備更近的位置，從而最大程度地減少了導致噪聲的長引線。每個放大器都配備了可選的高低濾波器，以及一個位置控制以抵消在錄制過程中可能產生的電勢。

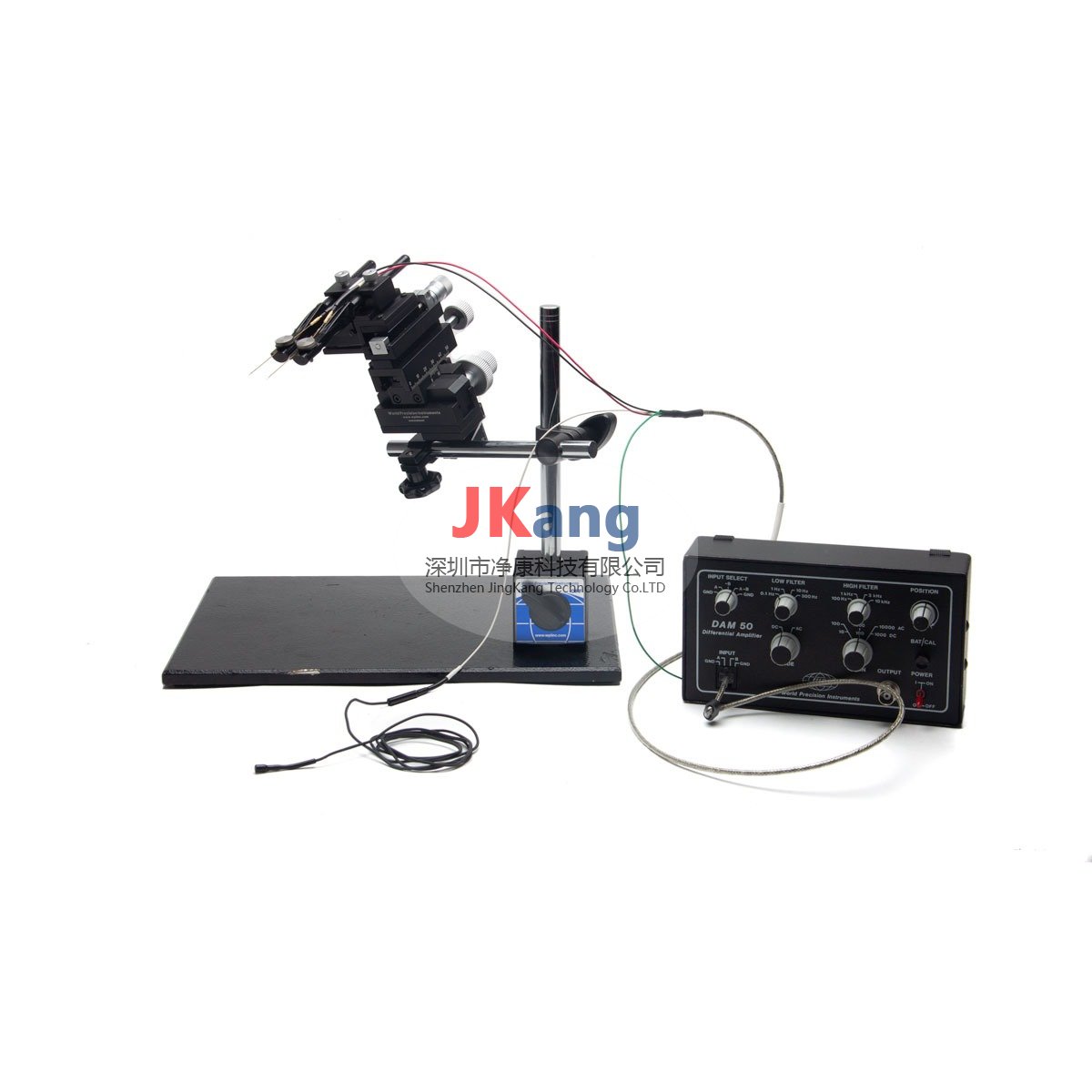

DAM系列放大器可以在任何桌面上用作獨立單元，也可以使用可選的夾具安裝硬件將它們方便地放置在工作區域內?；蛘?，可以使用機架安裝套件（3484）將一對放大器安裝到標準設備機架中。提供各種掛鉤配件來配置您的應用程序。



通過差分放大降低噪聲

差分放大在生物電記錄中非常重要，以減少電源線感應帶來的噪聲干擾的影響。設計良好的差分放大器將大大降低電源線（電源）的噪聲。最重要的是，制劑應通過電極與良好的接地以及DAM50本身的接地線連接。這應具有大大降低靜電感應電勢的作用。除了準備地面外，還必須通過施加到記錄部位的適當電極進行兩個差分輸入連接，以便最佳地記錄生物電勢差。



WPI DAM50細胞外放大器，WPI DAM50直流細胞放大器儀器應用

● 用于小動物包括大鼠、小鼠和豚鼠等腦電 圖信號記錄；

● 用于小動物包括大鼠、小鼠和豚鼠等心電 圖信號記錄；

● 用于動物在體和離體神經、肌肉等動作電 位的記錄；

● 用于小動物包括果蠅等視網膜電圖的記錄；

● 用于小動物包括大鼠、小鼠和豚鼠等在體 或離體肌肉電生理信號的記錄；

● 用于小動物包括大鼠、小鼠和豚鼠等腸電 圖信號記錄。

WPI DAM50細胞外放大器，WPI DAM50直流細胞放大器技術參數：

輸入阻抗	10 12  Ω，共模和差
輸入漏電流	50 pA（典型值）
最高 直流差分信號	±2.5 V（DAM 50）
獲得	AC：100x，1000x，10000x，DC：10x，100x，1000x（DAM50）
共模抑制比	100dB @ 50/60赫茲
輸入電容	20 pF
交流模式噪聲	0.4μVRMS（2uV pp）0.1-100赫茲
交流模式噪聲	2.6μVRMS（10uV pp）1赫茲-10 kH
直流模式噪聲（DAM50）	（DAM50）7.5uV RMS（30uV pp）3-10 kHz
帶寬過濾器設置：AC模式	低頻0.1、1、10、300 Hz
帶寬過濾器設置：DC模式（DAM50）	高頻，0.1、1、3、10 kHz
輸出連接器	BNC
輸出電壓擺幅	±8 V
輸出阻抗	470歐
電池測試	可聽音
校準器信號	10 Hz方波
位置	約250 mV
外部命令	輸入電壓±10 V命令
交流或直流電流波形	最大±50μA 幅度@ 200KΩ
電池	2 x 9 V堿性（含）
尺寸：DAM50	8 x 4 x 1.75英寸（20.3 x 10.2 x 4.4厘米）
裝運重量	3.5磅（1.6千克）
