TS250波形放大器,Accel Instruments TS250電流放大器
由一個交流耦合或者直流耦合輸入、一個可選擇的輸入阻抗(高阻抗或者50歐)、一個可選擇的增益級(0分貝或者20分貝)、高電流放大器和一個直流輸出偏置組成。可調節的直流偏置用于設定直流輸出電壓。直流偏置功能對于 LDO 或者放大器 PSRR 測量非常有用，因為它們需要一個直流電壓。
由一個交流耦合或者直流耦合輸入、一個可選擇的輸入阻抗(高阻抗或者50歐)、一個可選擇的增益級(0分貝或者20分貝)、高電流放大器和一個直流輸出偏置組成。可調節的直流偏置用于設定直流輸出電壓。直流偏置功能對于 LDO 或者放大器 PSRR 測量非常有用，因為它們需要一個直流電壓。
TS250波形放大器,Accel Instruments TS250電流放大器特性：
• 配合函數發生器/任意波形發生器使用

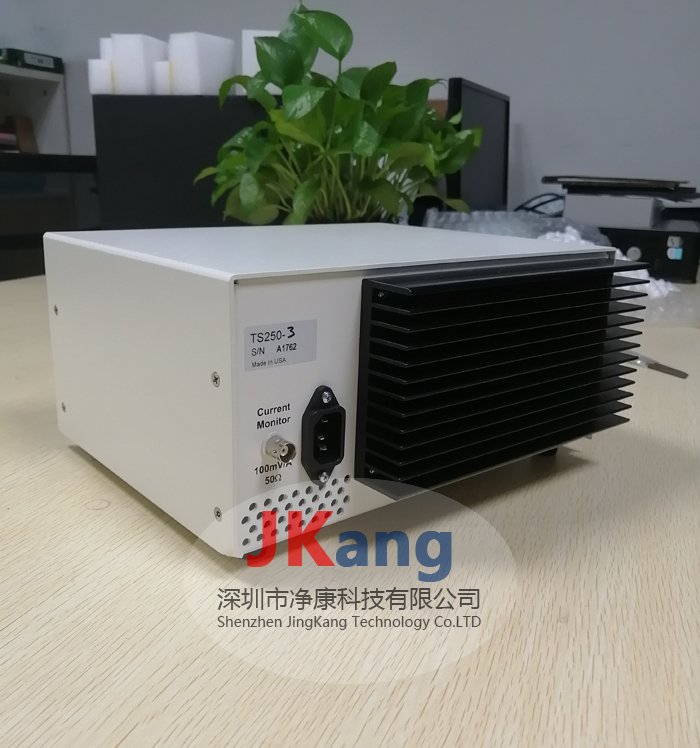

• 電流監視器輸出到示波器
• 交流/直流/高阻/50W多種靈活輸入
• 可選擇 0分貝/20分貝 (1倍/10倍) 增益
• 偏置 (直流) 電壓控制
• 大型電壓和電流LCD顯示屏
• 高達 6安培的電流峰值 (TS250-0)
• 高達+65伏的電壓輸出 (TS250-7)
• 過熱保護
TS250波形放大器,Accel Instruments TS250電流放大器產品選型表：
| 型號 | 輸出電壓(V) | 工作頻率 | 最大電流(A) |
| TS250-0 | -10到+10 | 225 KHz | -6.0到+6.0 |
| TS250-1 | -20到+20 | 112 KHz | -4.4到+4.4 |
| TS250-2 | -30到+30 | 75 KHz | -3.0到+3.0 |
| TS250-3 | -40到+40 | 35 KHz | -2.5到+2.5 |
| TS250-4 | -6到+15 | 214 KHz | -5.0到+5.0 |
| TS250-5 | -6到+30 | 125 KHz | -3.0到+3.0 |
| TS250-6 | -6到+45 | 88 KHz | -2.5到+2.5 |
| TS250-7 | -6到+65 | 63 KHz | -2.5到+2.5 |
TS250波形放大器，Accel Instruments TS250電流放大器典型應用
• 高電流放大器
• LDO PSRR 測量
• 電池模擬器
• 放大器 PSRR/CMRR 測量
• 電磁線圈驅動器
• 瞬態響應測試
• 壓電放大器和驅動器
• 高電流LED測試
• 四象限電源
• 太陽能電池特殊
TS250波形放大器是一款放大函數生成器的獨特的理想設備。它可以放大電流、電壓或者功率以驅動重負載。TS250提供了從±10伏到+65伏之間的8個電壓選擇范圍。
TS250低電壓型號的電流輸出峰值最大可達6安培。將兩個或者多個TS250 并聯在一起可輸出更高的電流TS250非常適合使用在許多測試和測量的應用場合，例如LDO 和放大器的PSRR測試，電池模擬器，運算放大器CMRR 測量，電磁線圈的高電流驅動器，通用函數生成器的放大器，瞬態響應測試，四象限電源，實驗室功率放大器等等。
TS250高電流放大器
TS250 是作為波形生成器的放大設備的理想選擇，用以放大電流。它能夠驅動高電流或者高功率或者高電壓負載。它的低壓型號能夠輸出高達6安培的電流，更高電壓的型號可以降低電流輸出。作為一款電流放大設備，它接受來自某一函數生成器的交流或者直流電壓輸入以驅動要求高電流的重型負載。TS250具有可選擇的增益功能，增益為0分貝或者20分貝

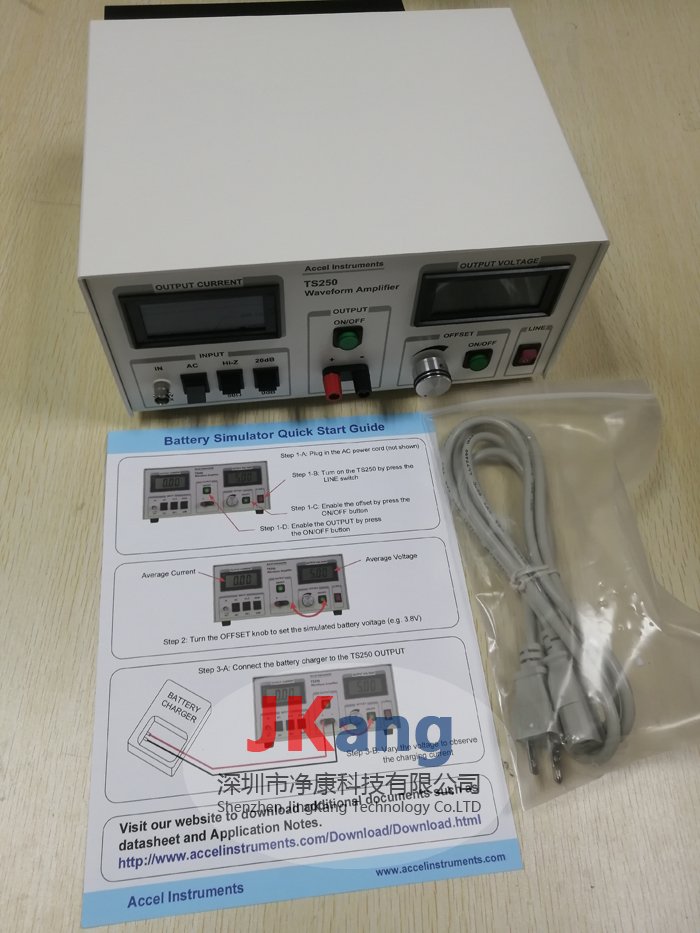

美國Accel Instruments TS250波形放大器電池模擬器
TS250 可以輸出或者吸收電流?？梢詫⑺米饕粋€電池模擬器。它的交流輸出是可變的，可以輕易地模擬電池的電壓變化。因此特別適用于電池充電器的測試場合，例如靠電池驅動的移動電子系統。

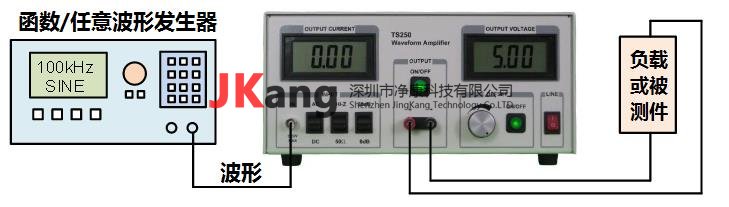

TS250波形放大器，Accel Instruments TS250電流放大器連接示意圖：
TS250波形放大器，Accel Instruments TS250電流放大器連接示意圖：
波形放大器
TS250非常適合使用在許多測試和測量的應用場合，例如 LDO 和放大器 的 PSRR 測試，電池模擬器，運算放大器CMRR測量，電磁線圈的高電流驅動器，通用函數生成器的放大器，瞬態響應測試，四象限電源，實驗室功率放大器等等。
