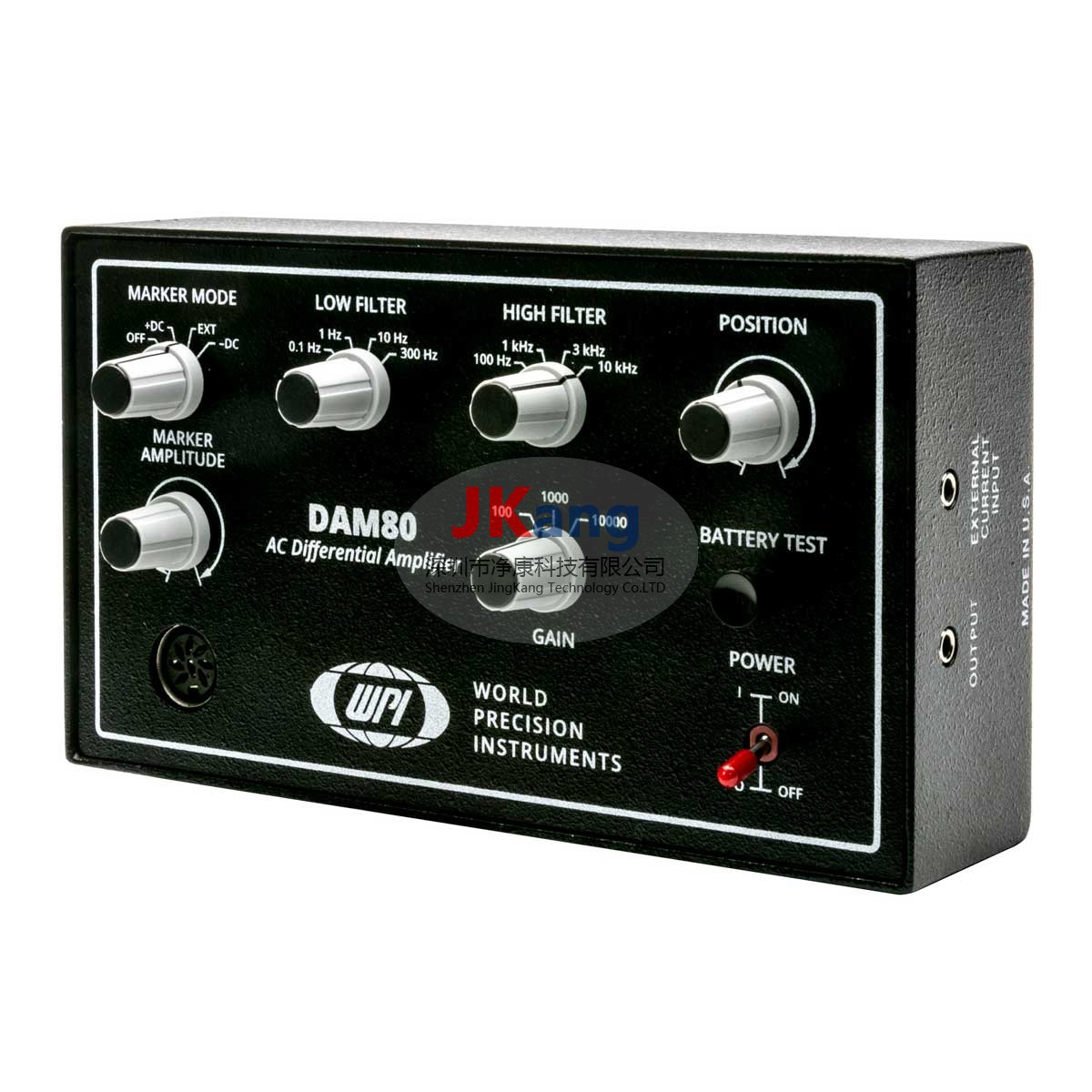

WPI DAM80交流放大器，DAM80細胞外放大器，WPI DAM80交流細胞外放大器簡介

WPI DAM80交流放大器，DAM80細胞外放大器，WPI DAM80交流細胞外放大器是唯一一個交流放大器，具有的特征包括一個遠程、低噪音的前級放大器，它可以安裝在微操上用于近距離、在體、皮層記錄、組織切片或其它使用高阻抗玻璃或金屬微電極的應用場合。

WPI DAM80交流放大器，DAM80細胞外放大器，WPI DAM80交流細胞外放大器特征包括：

輸入模式：交流電或直流電

輸入配置：差分/單端

增益范圍：100-10K (AC), 10-1K (DC)

高/低濾波：是

偏移位置控制：是

遠程前級：不是

電流發生器：不是

輸出連接器：BNC

標準輸入連接器：無端頭線

電源提供：(2) 9V堿性電池

● 外部指定控制或在面板上進行手動操作產生電流用 于組織標記，或有限的離子電泳和細胞刺激；

● 內置電池測試功能；

● 使用WPI公司3485、3484等可選固定配件可以非常 方便地將放大器放置于固定的工作區域內。



內部噪音極低

超靜音直流電源-無需交流電

本質上對接地回路的敏感性低

占地面積小

高性價比

靜電放電保護！

應用領域



放大金屬電極的生物電勢

腦片場刺激

EAG（腦電圖）

ERG（視網膜電圖）



WPI的DAM系列放大器是細胞外電位放大的行業標準。這些電池供電的生物放大器設計有緊湊的底盤輪廓，使用戶能夠?qū)卧胖迷诰嚯x制備更近的位置，從而將導致噪聲的長引線長度最小化。每個放大器都配備了可選的高低濾波器，以及一個位置控制以抵消在錄制過程中可能產生的電勢。

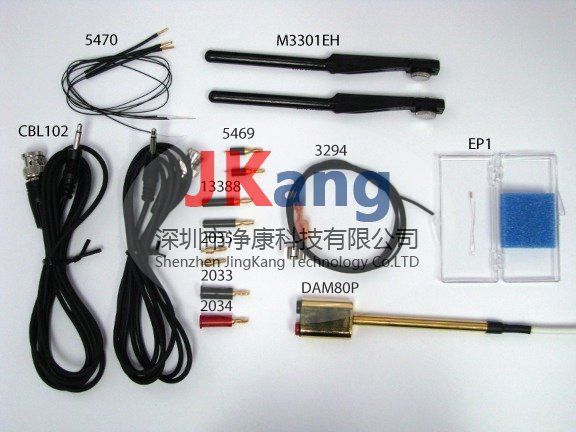

DAM80啟動套件包括如圖所示的組件。



遠程主動后臺

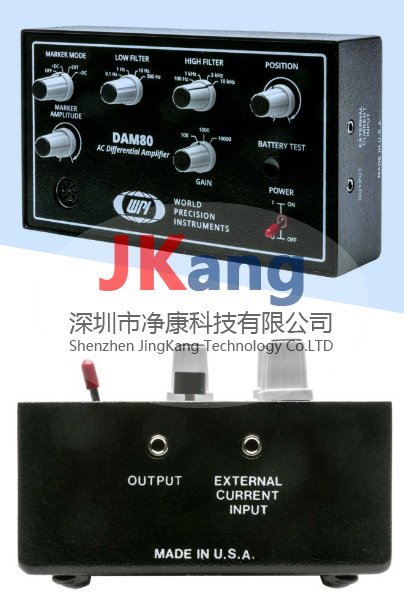

DAM80僅是交流放大器，其特征是具有非常低噪聲的前端探頭，可以將其安裝在微操縱器中以進行近距離皮層記錄，從而可以從高阻抗玻璃或金屬微電極進行細胞外記錄。該單元還提供用于組織標記的門控電流。對于玻璃微電極，建議使用微電極支架MEH7W-XX（另售）。



當前這一代

DAM80非常適合門控或手動電流產生，用于組織學標記，離子電滲療法或細胞刺激。它包括一個非常低噪聲的遠程有源前端，可用于使用玻璃或金屬電極進行非常高阻抗的放大。



可移植性

DAM系列放大器可用作任何桌面上的獨立單元，或使用可選的夾具安裝硬件將它們方便地放置在工作區域內?；蛘?，可以使用機架安裝套件（＃3484）將一對放大器安裝到標準設備機架中。提供各種掛鉤配件來配置您的應用程序。

WPI DAM80交流放大器，DAM80細胞外放大器，WPI DAM80交流細胞外放大器技術參數：

輸入阻抗	10 12     Ω,普通模式和差分模式
輸入泄漏電流	50 pA (典型)
最大差分信號	± 2.5 V (DAM 50)
增益	AC: 100x, 1000x, 10000x DC: 10x, 100x, 1000x (DAM50
共模抑制比	100 dB @ 50/60 Hz
輸入電容	20 pF
交流電模式噪音	0.4μV RMS (2μV p-p) 0.1-100 Hz
交流電模式噪音	2.6μV RMS (10μV p-p) 1 Hz-10 kH
直流電模式噪音（DAM50)	7.5μV RMS (30μV p-p) 3-10 kHz
帶寬濾波設置
交流電模式	低頻, 0.1, 1, 10, 300 Hz
交流電模式（DAM80）	高頻, 0.1, 1, 3, 10 kHz
直流電模式（DAM50）	高頻, 0.1, 1, 3, 10 kHz
輸出接頭	BNC用于DAM50；3.5毫米電話接頭用于DAM80；
輸出電壓擺幅	±8 V
輸出阻抗	470 Ω
電池測試	聲音提示
校準器信號	10 Hz方波
位置	大約 250 mV
電流源	0 - ±50μA, 可變
DAM80：直流發生器
外部指令	輸入電壓+/-10伏指令
交流或直流波形	最大±50µA，幅度@200K歐姆
電池	2 x 9V堿性電池(包含)
尺寸
DAM50	20.3 x 10.2 x 4.4 cm
DAM80	17.8 x 10.2 x 4.4 cm
運輸重量	1.6 kg

WPI DAM80交流放大器，DAM80細胞外放大器，WPI DAM80交流細胞外放大器選型表：

	DAM50	DAM80
輸入模式	交流/直流	交流電
輸入配置	差分/單端	微分
增益范圍	100-10,000（AC） 10-1,000（DC）	100-10,000（AC）
高/低濾波器	是	是
偏移位置控制	是	是
電流發生器	沒有	是
遠程主動后臺	沒有	是
輸出連接	BNC	3.5毫米迷你手機
標準輸入連接	未端接的電線	迷你香蕉
電源	（2）9V堿性電池	（2）9V堿性電池
