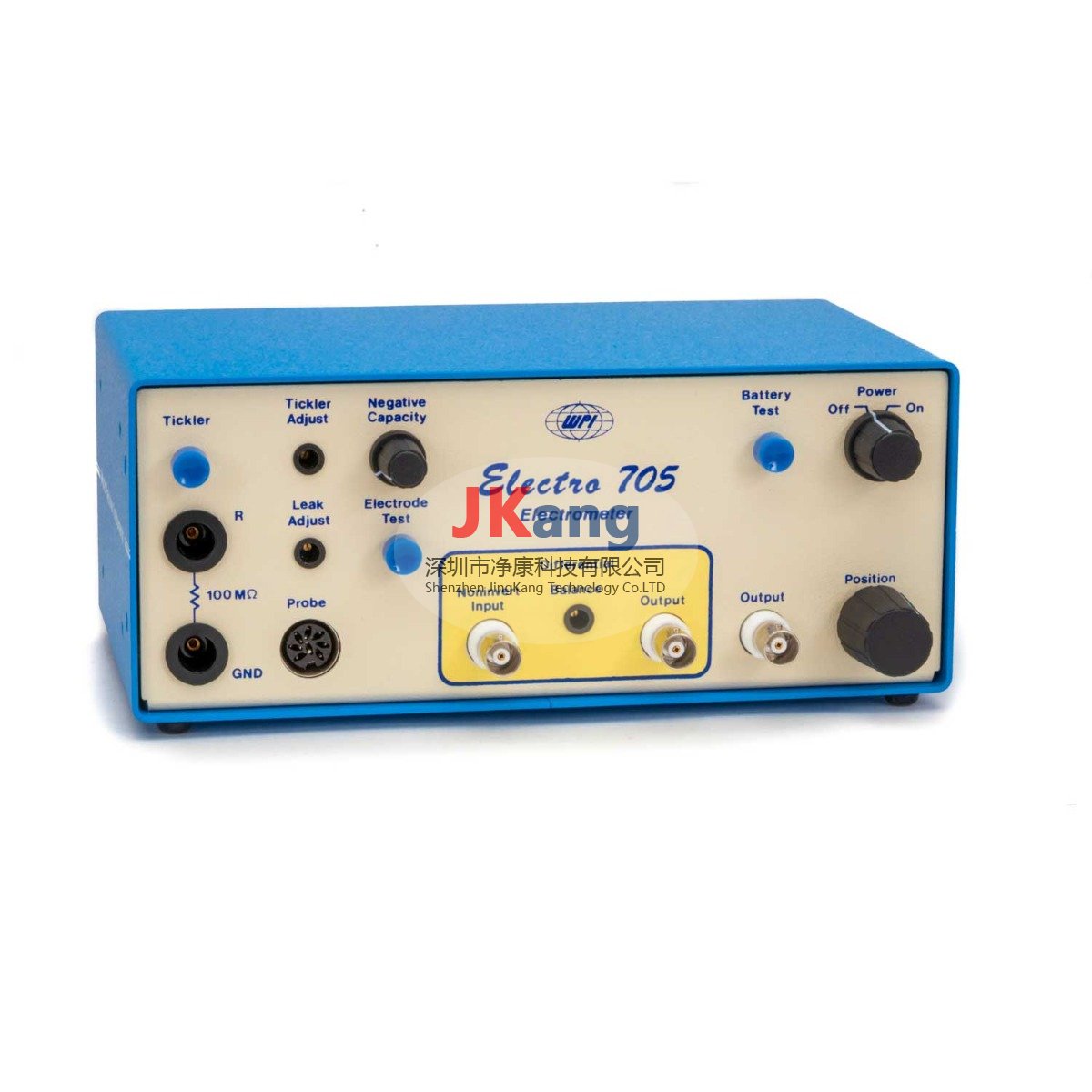

WPI Electro705細胞內放大器，Electro705直流細胞內放大器是一款電池供電、低噪音、寬帶電子前置放大器，設計用于細胞內電壓的測量。兩個705可以連接在一起形成一個高阻抗的差分電子放大器。每一個儀器包括一個小型鍍金有源探頭，使用儀器自帶的微電極固定架將微電極固定在探頭上進行信號的記錄和測量。



高品質的細胞內放大器，非常適合學生

從動防護罩

測試口

接地口

隨身攜帶

遠程后臺



遠程后臺

這種緊湊的探頭易于安裝在任何操縱器中，包含放大的第一階段，包括一個微電極支架，可直接插入探頭輸入端。



電池電量

四節9V堿性電池（隨附）為Electro 705供電約500小時，從而提供干凈，低噪聲的電源，從而使Electro 705成為最安靜的放大器。按下按鈕即可輕松測試電池。



電容補償

校正由于電極容量的存在而導致的上升時間的損失。最高可分流50 pF的電極分流電容。



從動防護罩

通過將驅動的防護罩（隨附）放在探頭輸入端的微電極支架上，可以進一步減小雜散電容。



測試功能

Tickler電路提供瞬時振蕩，有助于實現細胞滲透。所述Electo 705提供了一個1個nA的電極測試電流。監測電極電阻在1X輸出處的電壓（1 mV / M）。探頭測試端口可方便地測試放大器的固有噪聲和增益，而無需繁瑣的外部測試連接。頭級泄漏電流也可以用最小的力來調節?；€位置控制可為前置輸出增加或減去高達300 mV的電壓，從而允許在記錄之前將偽像電壓（例如液體結電勢）清零。



差分輸出

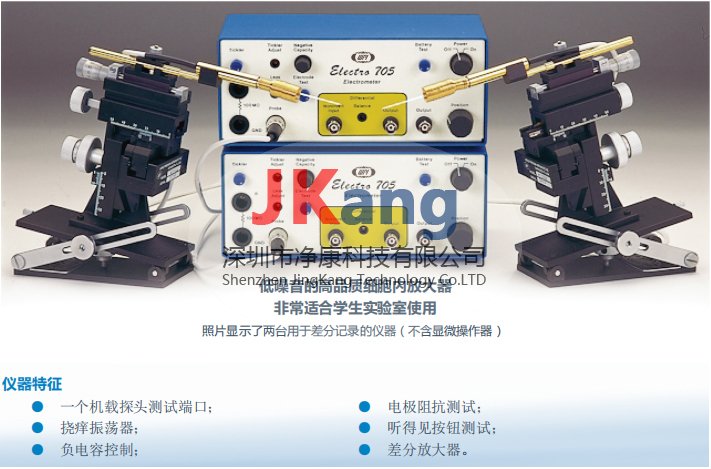

可以串聯連接兩個Electro 705單元，以創建可選的差分放大器探頭系統。





WPI Electro705細胞內放大器，Electro705直流細胞內放大器儀器應用

● 用于心肌細胞動作電位發生過程中離子變化的信號記錄；

● 用于骨骼肌細胞動作電位發生過程中離子濃度變化的記錄；

● 用于在心肌浦肯野氏纖維上動作電位傳播速度的記錄；

● 用于在腦片上記錄神經信號的傳播速度及方向；

● 用于記錄耳蝸毛細胞電位變化與聽覺機制的研究；

● 用于植物根部、葉片或花卉電位變化及各種應激包括氧應激、溫度應激和鹽應激等對植物電生理信號的影響。

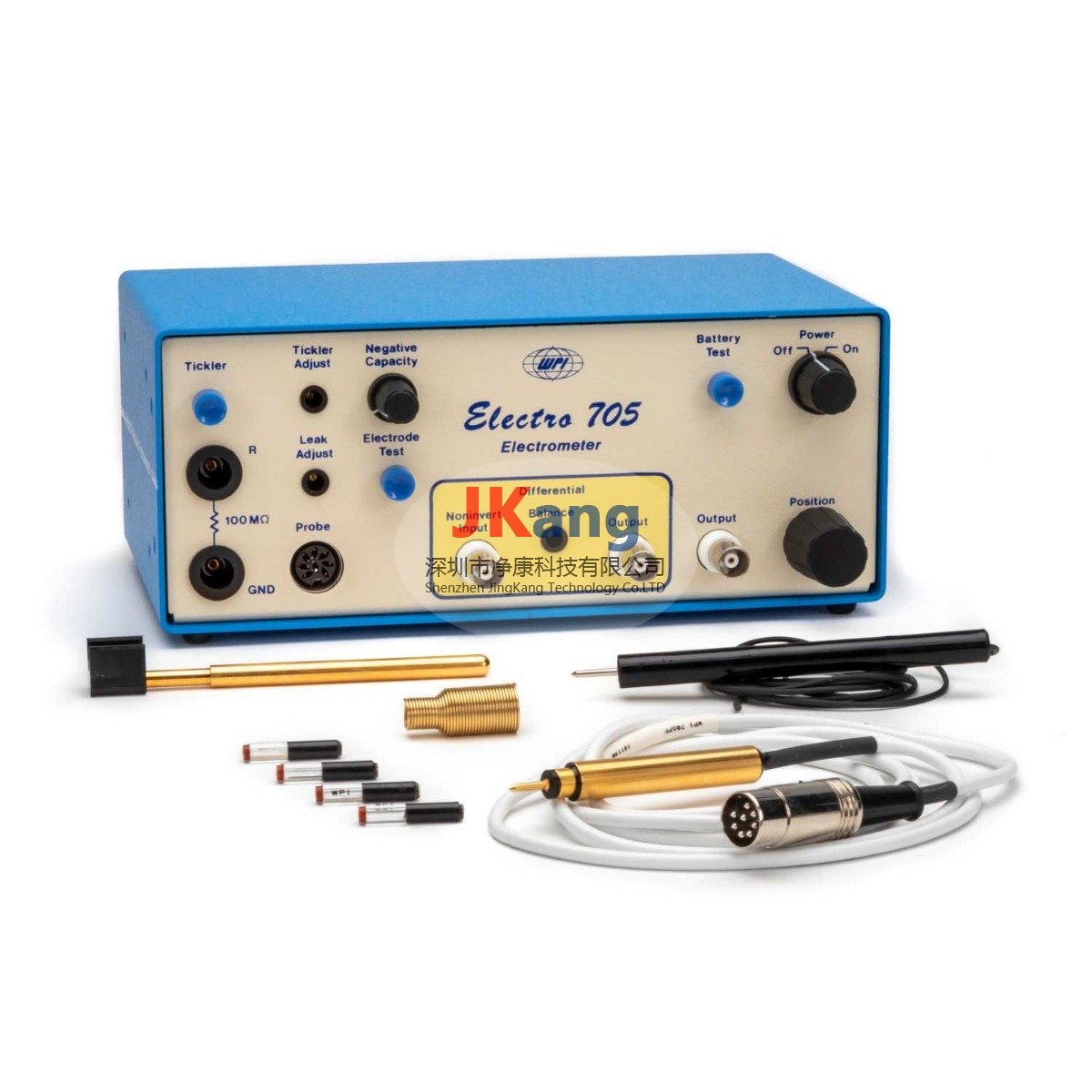

SYS-705 Electro 705靜電計自帶探測器、運行防護以及MEH1SF微 電極支架，可用外徑為1.0mm、1.2mm 、 1.5mm 和2.0mm的玻璃微電極

可選附件

M3301L 顯微操作器（分左右手）

M-3 80°傾斜底座

RC1T 參考電極(Ag/AgCl)

2541 705PF探測器的運行防護

MEH1SF 微電極支架

705PF 替代探測器(可校準)*

*換新探測器時必須將儀器送回WPI公司進行免費的校準。

WPI Electro705細胞內放大器，Electro705直流細胞內放大器技術參數：

輸入阻抗	1012    Ω, 1 pF分流
輸出阻抗	100Ω, 雙輸出
增益	×1：± 0.1%
輸入電壓范圍	±5 V
上升時間	15 μs, 10-90%
噪音級別	峰峰值500µV
輸入電容補償	0-50 pF
柵泄漏電流	±10pA，可調至零
電極電阻測試	1mV/ M Ω
直流定位	±300mV
共模抑制	> 104(差分模式下)
電源	9V堿性電池，自帶
外部尺寸	22×9×6cm
重量	2.3kg
