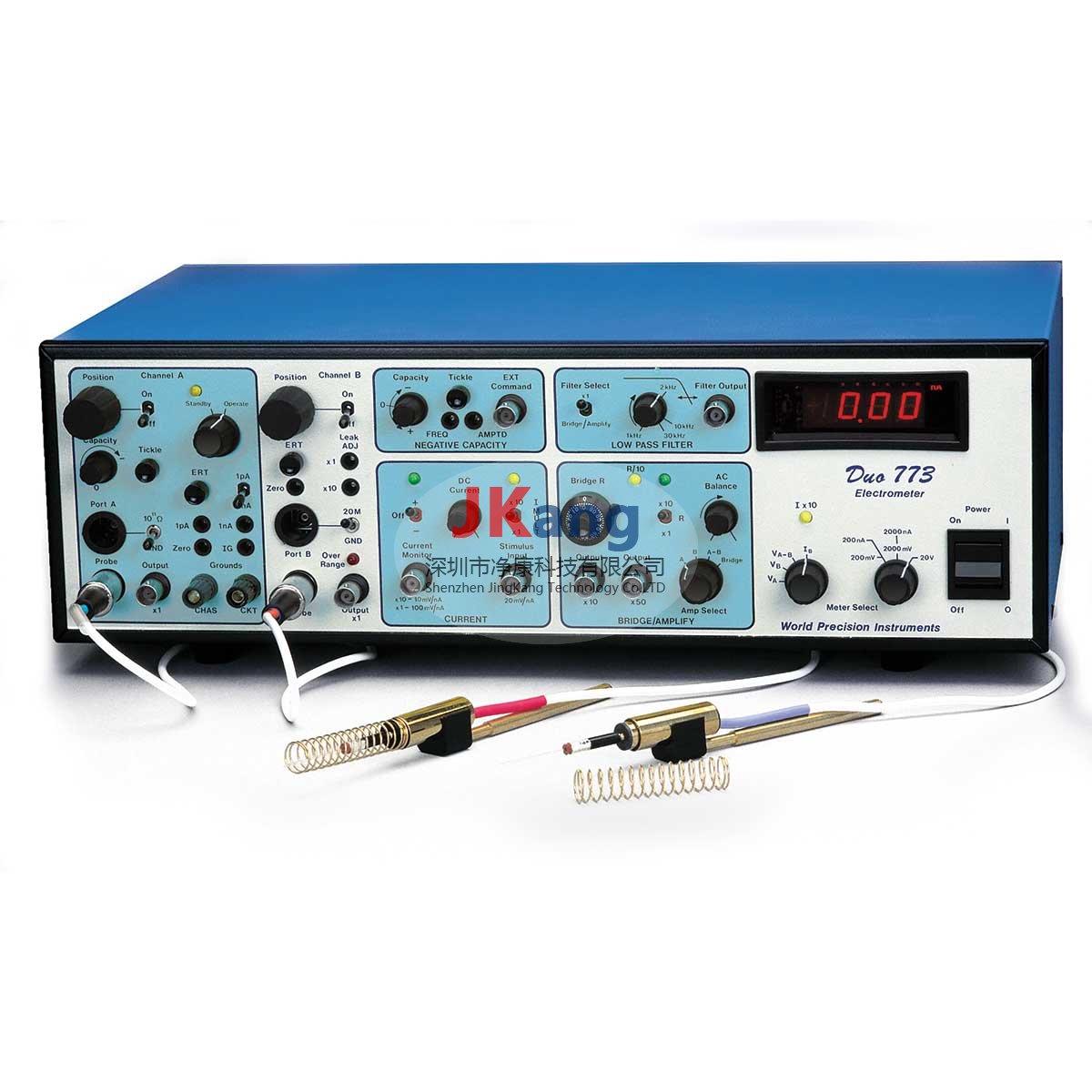

DUO773雙通道細胞內放大器，WPI細胞內放大器DUO773結合了WPI公司的高阻抗主動有源電極和寬波段電子表技術形成了一種雙通道和/或差分電極系統通過高阻抗充滿電解質溶液的微電極用于測量細胞內的離子活性。

DUO773雙通道細胞內放大器，WPI細胞內放大器DUO773有兩個通道可以獨立地使用或用于差分研究。

A通道是一個電流計，正常情況下配置高輸入阻抗的電極（型號為715P），用于配合離子選擇性微電極的使用；A通道也可以用于細胞內正常膜電位的測量。B通道配置作為較低輸入阻抗電極（型號為712P）的電流計，也可以使用細胞內電極測量正常的膜電位。B通道及其電極在兩個通道都放置于細胞上時，也能夠用作A通道的參考電極。



DUO773雙通道細胞內放大器，WPI細胞內放大器DUO773儀器應用



● 用于大鼠、小鼠、豚鼠及兔子等小動 物心肌細胞動作電位發生過程中鈣離 子、鉀離子或鈉離子變化的信號記錄；

● 用于骨骼肌細胞動作電位發生過程中 鈣離子、鉀離子或鈉離子濃度變化的 記錄；

● 用于在心肌浦肯野氏纖維上動作電位 傳播速度的記錄；

● 用于在腦片上記錄神經信號的傳播速 度及方向；

● 用于記錄耳蝸毛細胞電位變化與聽覺 機制的研究；

● 用于植物根部、葉片或花卉等部位電 位變化及各種應激包括氧應激、溫度 應激和鹽應激等對植物電生理信號的 影響；

● 用于植物根部毛細胞鈣離子變化與毛 孔開閉關系；

● 用于不同植物基因表型的電生理變化 中離子濃度的變化記錄以及植物在體 的pH值變化記錄；

● 用于腸道平滑肌在蠕動過程中鈣離子、 鉀離子或氯離子等濃度變化情況記錄， 以及藥物對腸道平滑肌電生理活動影 響的研究；

● 用于腎小球、腎小管細胞中離子濃度 變化的記錄；



DUO773雙通道細胞內放大器，WPI細胞內放大器DUO773儀器特征

● “撓癢”功能可以輕松將微電極刺入細胞；

● 低電流和高電流注射用于去極化或超極化 細胞；

● 橋式電極阻抗補償；

● 用于WPI公司小型包金有源主動電極的測 試端口；

● 聲音和視覺過載報警；

● 連續變換的低通濾波器；

● LED數字表顯示電壓或注射電流；

● 電容補償功能。

DUO773雙通道細胞內放大器，WPI細胞內放大器DUO773技術參數：

膜片放大器前級（探測器）	712P（紅色，端口B）	715P（藍色，端口A）
有源探測器輸入阻抗	> 1011   Ω	1015Ω
增益	×1，×10	×1
輸出阻抗	100 Ω	100Ω
輸出電壓范圍	±10 V	±10 V
最大輸入電壓	±15 V	±15 V
探測器泄漏電流	5×10-12A	10-14A
直流位置調節范圍	±300mV	±300mV
電極電阻測試電流	1nA	1pA，可選1nA
輸入電容補償	＋10至-50pf	0至-10pf
噪音
輸入短路	＜50µV峰峰值 10kHz帶寬	＜50µV峰峰值10kHz帶寬
20M碳電阻器	＜200µV峰峰值 10kHz帶寬	＜200µV峰峰值10kHz帶寬
上升時間
10-90%直流輸入小信號	1µs，典型的
10-90%通過20M Ω（-C開）	25µs，典型的
電流輸入
內部直流電流	±50nA低倍率，±500nA高倍率
外部命令電流	±500nA低倍率，±5µA高倍率
外部電流命令參數	20mV/nA低倍率，2mV/nA高倍率
電流控制器	100mV/nA低倍率，10mV/nA高倍率
量程范圍	3V低倍率，10V高倍率
電橋平衡	0-100 M Ω，0-1000 M Ω
橋式放大器增益	×10，×50
低通濾波器	40分貝/十，1-30kHz持續可變
儀器部件
顯示器	3.5-數字發光二極管
范圍	200mV,2000mV,20V,200nA,2000nA
精度和分辨率	1位
外部尺寸
儀器	43×13×25cm
探測器	直徑：12mm，長度：34mm
電源	95-135V 或 220-240V，50/60Hz
重量	7kg
質量保證	CE，CSA
