CTC HCT-7000協議分析儀,HCT-7000協議測試儀產品介紹：
CTC HCT-7000協議分析儀,HCT-7000協議測試儀產品特點：
幀中繼分析：
- CTC HCT-7000協議分析儀,HCT-7000協議測試儀是2m通信協議和bert（比特差錯率測試）分析儀，它提供廣泛的通信協議，適用于設備安裝，在線和離線診斷，調測和接口開發。

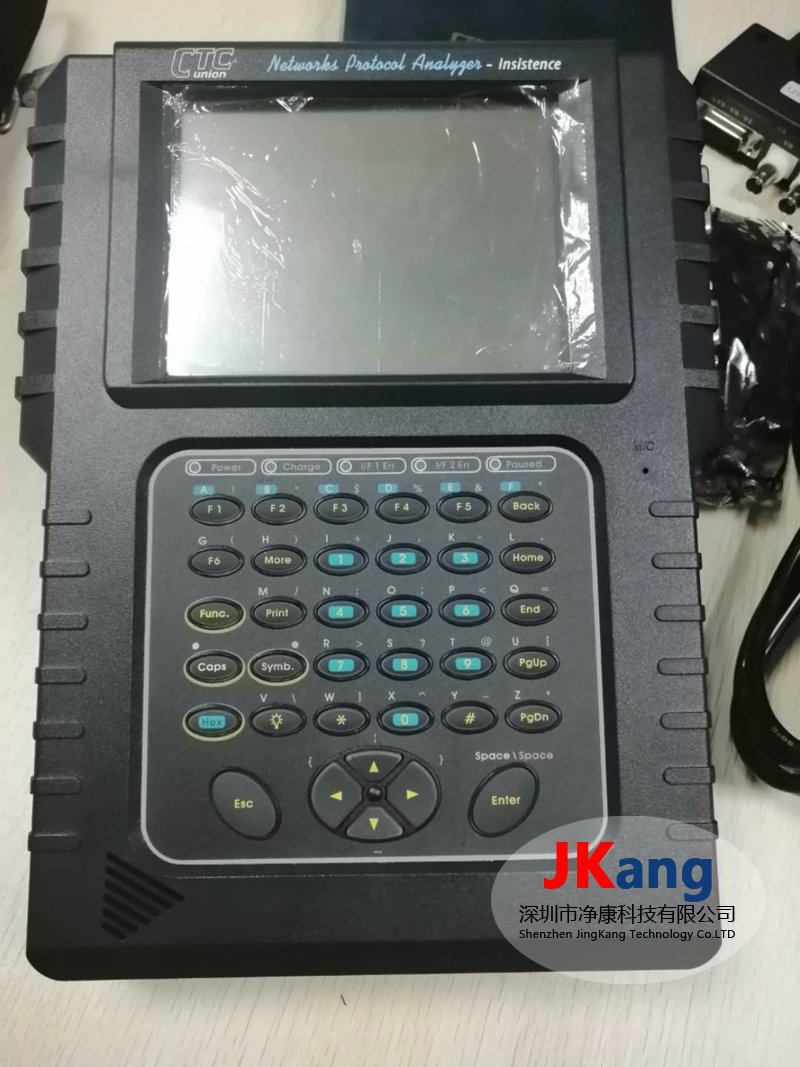

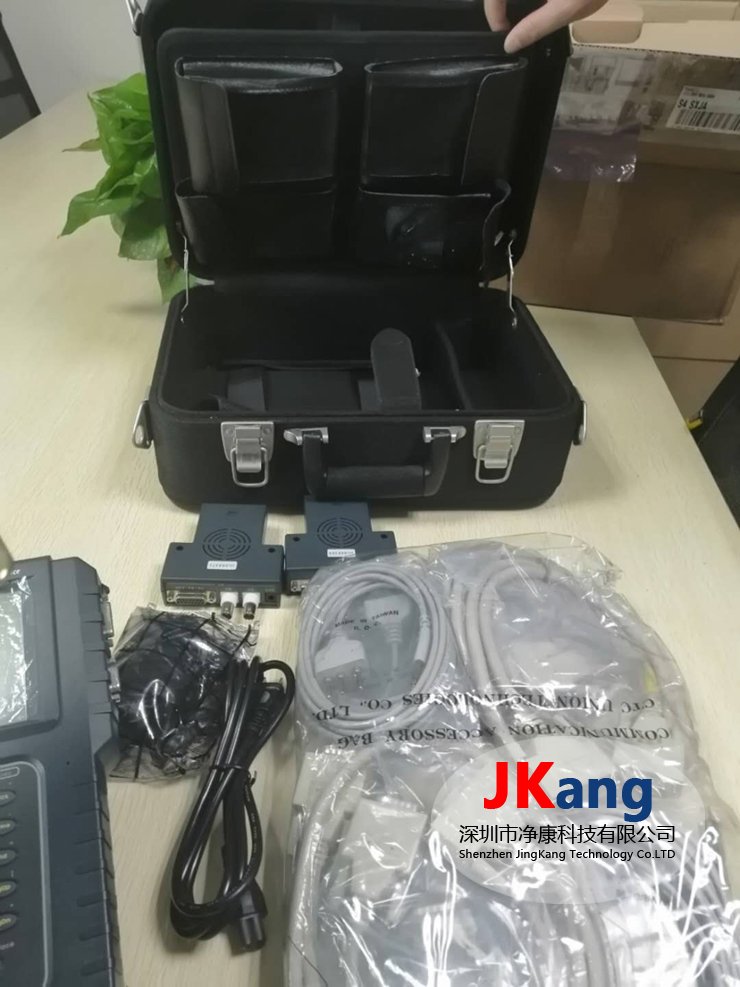

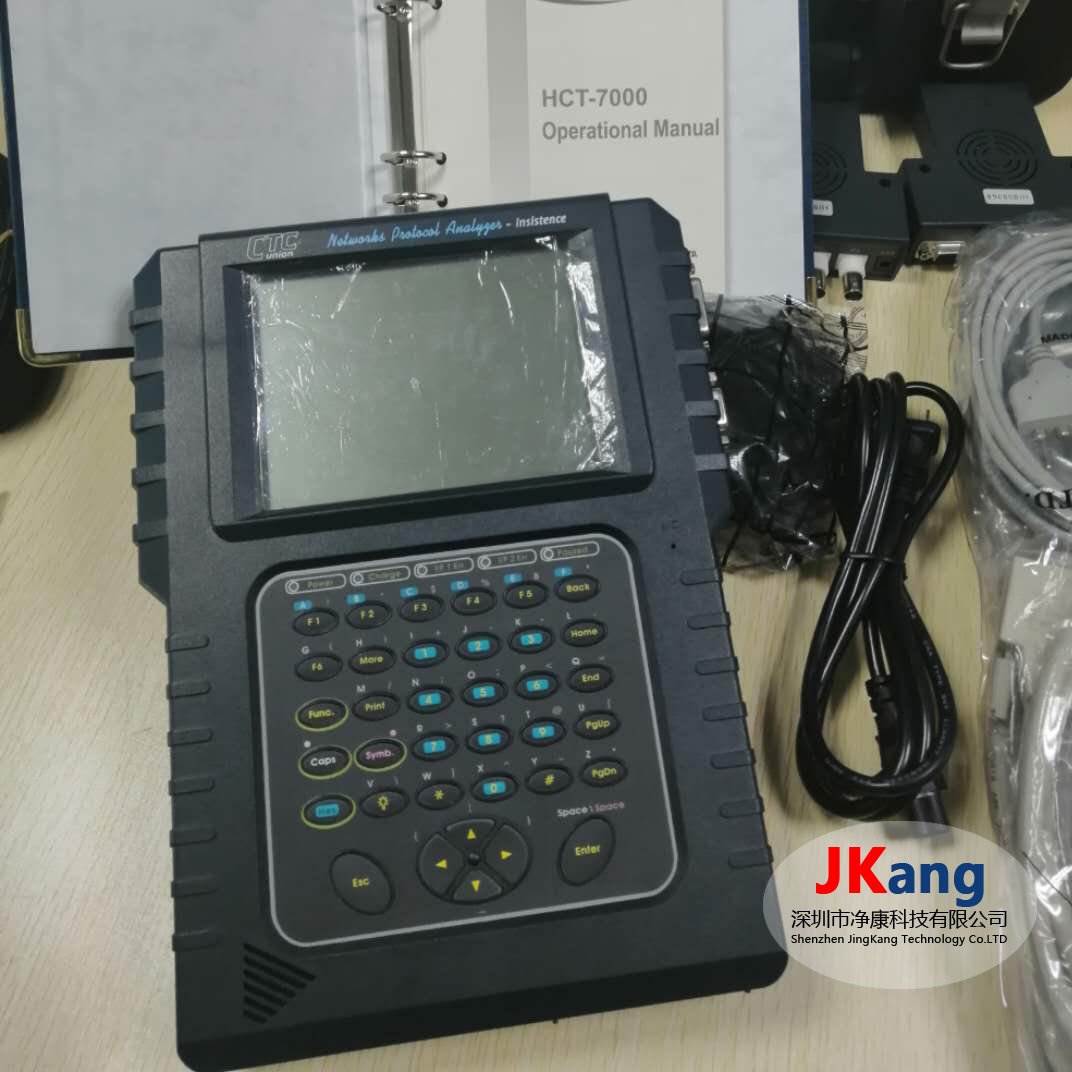

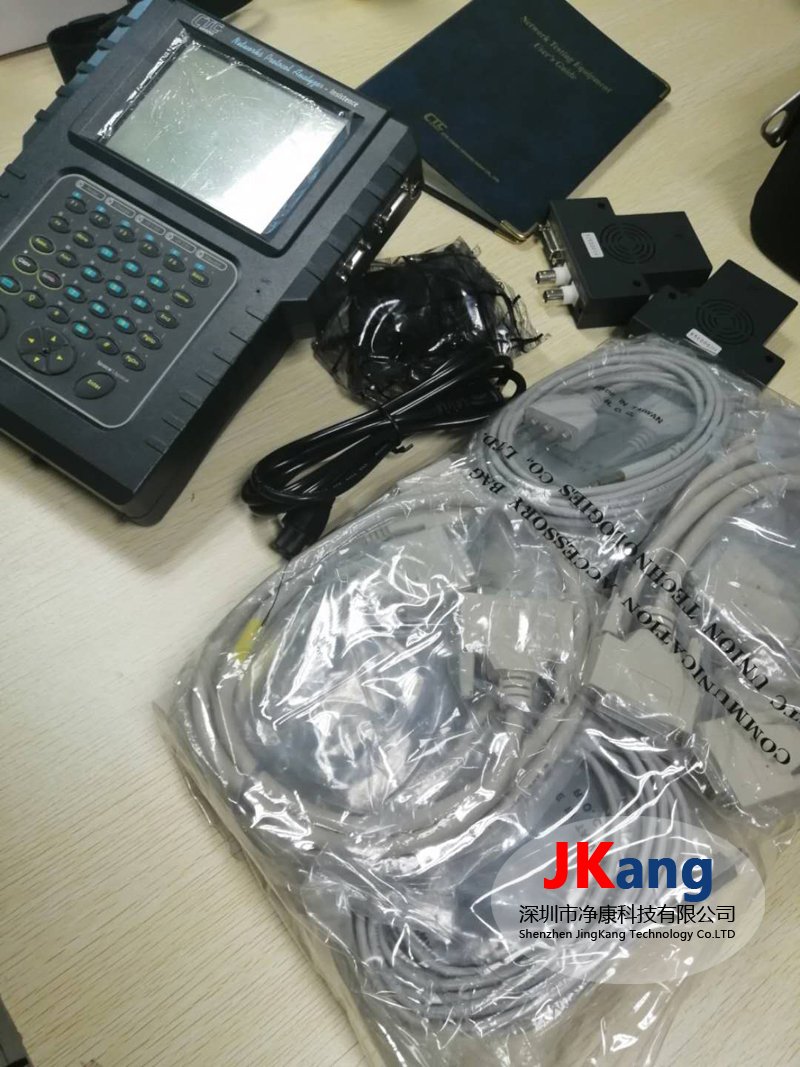

- HCT-7000有背光燈，液晶顯示，觸摸薄膜開關鍵盤，接口引線顯示器leds，pcmcia卡槽，用戶可更換的數據口接口模塊和內部可充電電池。包括各種接口適配電纜，全面的用戶手冊，ac電源適配器（110或220vac）和耐用的拉鏈尼龍包。
CTC HCT-7000協議分析儀,HCT-7000協議測試儀產品特點：
幀中繼分析：
- 2m幀監視和仿真，根據itu q.922/q.933，ansi t1.618/t1.617和lmi，hct仿真用戶端進行建鏈、接通測試
- 在線監測譯碼，分析rfc1490包封，譯出tcp/ip的mac地址、ip地址及高層協議等
- 自動dlci檢測和過濾，在激活的dlcis上的發送測試信息
- dlci過濾，濾出要監測的dlci電路并譯出該電路上的業務流量
- dlci統計，性能統計，加載測試
- 帶寬統計分析，過濾出要分析的dlci電路，在線統計出相應業務流量、電路利用率百分?jǐn)?shù)和所占帶寬
- 文件管理：可存五個應用文件和捕獲數據，機內ram可存983k，外加pcm ci卡存貯和轉移數據到pc硬盤
- 菜單對話：菜單驅動設置、自動配置、async終端仿真、遙控、自試和診斷
接口豐富 ：
- 有數據接口：rs-232c/d(v.24)、rs449(v.36)、rs-530、x.21、v.35
- 有e1/t1接口：g.703 e1(2048k)、g.703 t1(1544k)、g.703 64k同方向和其他(hdsl、isdn、adsl待定)
支持多種協議 ：
- 規程協議分析儀具有對各類規程的監視、仿真、分析功能
- 包括：x.25,frame/relay,tcp/ip,ppp,slip,ddcmp,sdlc,hdlc,async,sync,bsc
- 選件：sna,ss7,v5.1/v5.2,isdn pri等
hct-7000 e1/pcm分析功能 ：
- a、線路端口測試
- 可用于e1傳輸鏈路及其數據通路的全面測試，在中斷業務和不中斷業務的情況下進行測試，有豐富強大的狀態顯示、性能測試和分析、數據監視、存儲打印和遠端控制等功能
- e1接口電平和頻率測量，以便判斷線路傳輸衰減后，能否正常工作
- 提供端接、橋接、數字配線架監測口等多種連接方式，可方便地接入被測線路
- b、在線監測差錯
- 利用幀同步字進行在線監測幀比特差錯
- 依據2 m信號的幀結構，偶幀第0時隙的第2至8比特為同步字，即：0011011。通過在線測試這7個比特情況，可對傳輸過程中的誤碼率情況進行分析。
- 在線監測crc-4差錯
- 對crc-4幀結構及這種循環冗余校驗，可較為準確地確認某一子復幀（2048個比特）中是否出現過誤碼。準確地測出誤碼秒率。在實際測試中，儀器接收端高阻跨接到線路上，利用儀器自身的循環冗余校驗功能，對實際傳輸?shù)男盘栠M(jìn)行校驗測試。
- 利用編碼誤碼進行在線測試
- e1電路上傳輸數字信號時，為避免連0和連1過長，采用hdb3編碼規則，如果傳輸過程中，出現1變成0或0變成1，即出現雙極性擾亂，或稱編碼差錯。
- 在線監測e-bit差錯
- 當遠端收到數字信號經crc后出現誤碼時，將在其回送的線路中，利用e和a比特進行遠端告警。因此，利用監測e和a比特的變化情況,間接監測發往遠端的線路傳
- 輸情況。因此，利用crc-4幀結構進行在線測試，可以實現雙向監測。
