用于清潔槽的智能空化儀
測量超聲罐中的空化能量和頻率，這使您能夠：

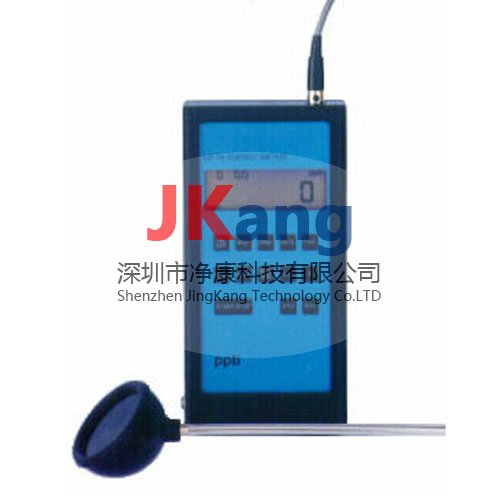

PPB超聲波能量計,PB-500空化儀,PPB超聲波能量儀，PB-500空化儀，超聲波能量計（0至500 kHz）是用于測量超聲波和空化能量密度以及超聲波頻率的精密儀器。該系統在罐中的單個固定方向上的給定時間和空間點上測量能量密度。

超聲波儀表簡單易用，但包含用于數據存儲，檢索和分析的復雜電子設備。每秒處理讀數1.5次，以在前面板LCD上快速準確顯示。



在“自動模式”下，設備將收集統計參數，包括平均值，標準偏差，最小和最大讀數。



這使您可以建立表征罐的幾種策略。數據收集策略包括：

•測量罐中給定點的能量隨時間的變化。

•通過將探針“行走”到水箱表面下的固定深度來繪制水箱的地圖。

•比較每個儲罐，整個儲罐的壽命，或未裝載與要清洗的零件的平均能量。



PPB超聲波能量計,PB-500空化儀,PPB超聲波能量儀，PB-500空化儀技術參數：

能量范圍	0至255 w / in 2（w / gal *）
能量準確度	±0.2％w / in 2 （w / gal）
能量顯示分辨率	1.0 w / in 2（w / gal）
頻率范圍	0至500 kHz
頻率精度	±1.0 kHz
頻率 顯示分辨率	0.1 kHz的
顯示	定制液晶
記憶	100組：位置，日期，時間，平均，最大值，最小值，DT，頻率
輸出量	計算機或串行打印機接口 （9600、8,1，n，p）
輸入值	標準7.2伏電池充電器，探頭
外殼材料	鋁與聚氨酯烤漆
探針材料	請參閱探針 頁面。單擊此處 查看探針材料化學表。
工作溫度	1°至100°C（33°至392°F）
功率	一塊7.2伏密封鎳氫充電電池
重量	2磅完成
外殼尺寸	4“寬x 8”長x 2“高
注意：罐制造商使用術語w / gal（瓦特/加侖）來定義罐中的平均能量。因此，用戶可以對儀表進行校準，以讀取儲罐中平均能量所需的w / gal。另一種測量方法是讓用戶定義自己的基線，并將測得的能量與該基線進行比較。用戶可以縮放顯示的讀數。



自1996年以來，ppb一直是為您的超聲波和Megasonic清潔效率問題提供解決方案的領導者。隨著尺寸的不斷減小或?qū)|(zhì)量保證的需求，對清潔劑的理解和分析變得前所未有的重要。

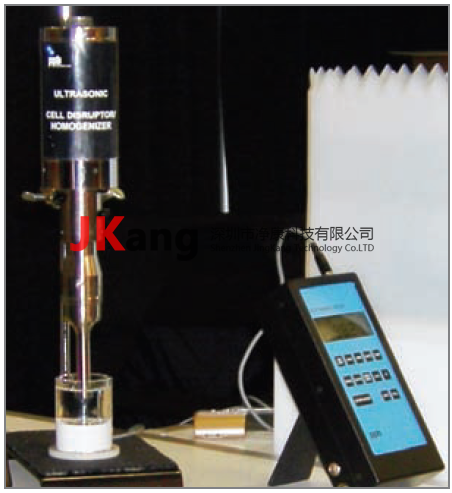

我們先進的空化計量儀器系列已通過精確測量超聲波和超音速清洗浴，噴嘴流和薄膜以及細胞破碎機和家用發生器中的能量和頻率來提高產量



我們的數字式手持式電表允許用戶繪制現場能量分布圖，建立儲罐與儲罐的均勻性，并識別脫膠或失效的傳感器。這是通過我們先進的傳感器和信號處理設計實現的，該設計捕獲了氣穴內爆和行駛聲特征。



我們的探頭提供了一種精確且可重復的測量方法，該方法結合了諸如溫度，蒸氣壓，表面張力和流速之類的解決方案變量。我們的監控變送器也可以進行連續監控。提供NIST可追溯校準。



利用PPB超聲波能量計,PB-500空化儀,PPB超聲波能量儀，PB-500空化儀剖析去離子水箱中水平面上的空化能量



目的：

剖析去離子水箱中水平面上的空化能量。

步驟：

在水平面和超聲換能器之間的距離的一半處，在水平的XY平面中移動超聲波探頭。在每個X，Y坐標上收集數據10秒鐘，并記錄10秒鐘的平均值。



方法：

使用尺寸為13.5英寸長，9.5英寸寬，10英寸深的儲罐。該水箱包含5.85加侖的去離子水，該去離子水由40 kHz超聲換能器（額定功率為500瓦）進行超聲處理。



傳感器長9英寸，寬6.5英寸，深3英寸。316不銹鋼盒內實際上包含5個傳感器，每個傳感器的功率約為100瓦。



儲罐中裝有5.85加侖的去離子水，并聲處理30分鐘以進行除氣。在整個實驗中記錄水溫為20攝氏度。水深為6.7英寸。探頭的表面應保持與水箱底部平行，距離水箱頂部邊緣3.7英寸。



將儀表設置為“自動”模式，探頭位于水箱的一個角落，并運行10秒鐘。然后將探頭從其先前位置重新放置0.5英寸，以使其在固定的Y（緯度）上沿X（縱向）軸移動。重復該過程，直到獲得560個數據點為止。



使用excel格式一次將數據下載100個數據點到PC。



結果：

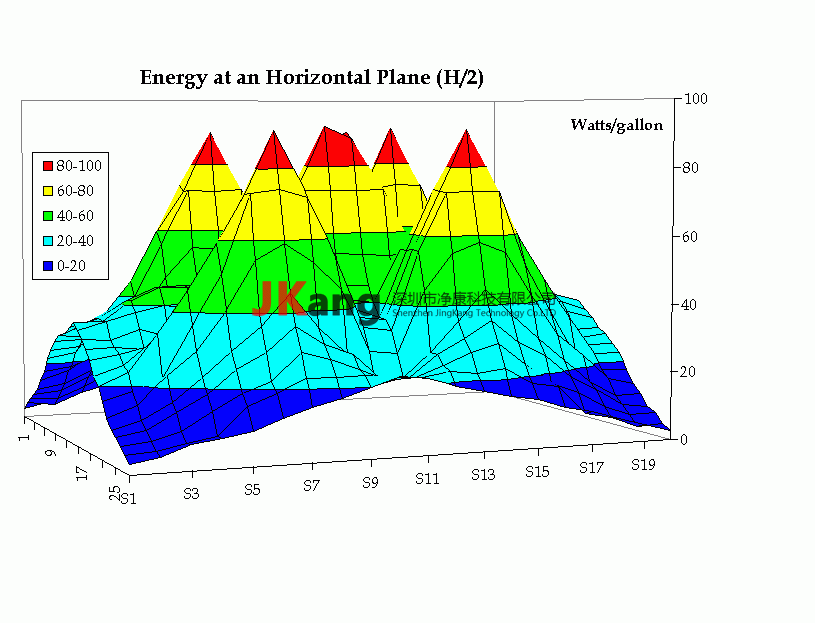

數據顯示，DI罐半高處的氣穴能量分布不均勻。有4個最小值，在槽的每個拐角處有一個最小值，每加侖約6瓦。有4個峰值，每個換能器頂部有一個峰值，每加侖約200瓦。



在這架飛機上的平均能量為每加侖78瓦。



討論：

這種對氣穴中的氣穴進行輪廓分析的方法可用于確定能量密度的變化。獲得槽的平均空化能量也是有用的。
