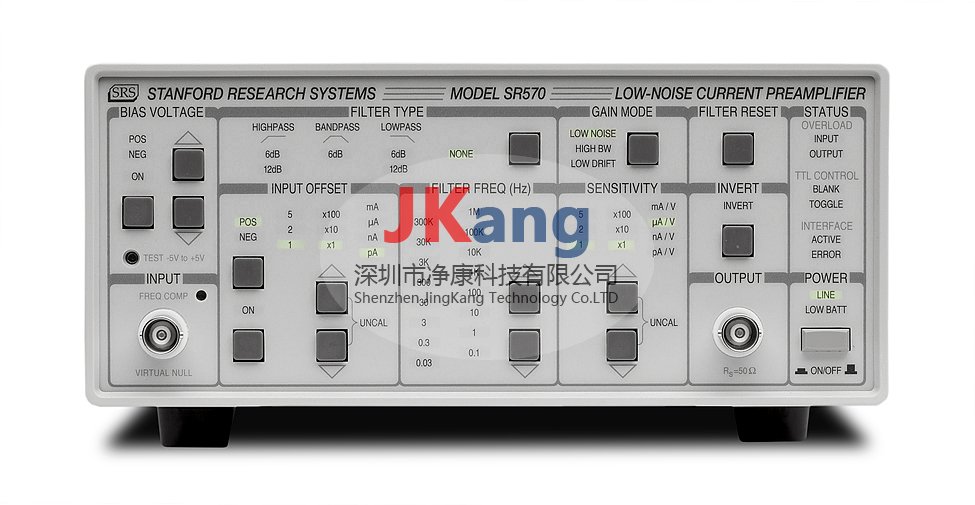

SR570低噪聲電流放大器,SR570電流前置放大器,SR570是一款低噪聲電流前置放大器，能夠?qū)崿F(xiàn)高達1 pA / V的電流增益。高增益和帶寬，低噪聲以及許多便利的功能使SR570成為各種光子，低溫和其他測量的理想選擇.
SR570的靈敏度設置為1 pA / V至1 mA / V，可以1-2-5順序選擇。還提供了游標增益調整，可讓您在兩者之間選擇任何靈敏度。
可以將增益分配給放大器的各個階段，以優化儀器性能。低噪聲模式將增益置于放大器的前端，以獲得最佳噪聲性能。高帶寬模式將增益分配給放大器的后級，以改善前端的頻率響應。在低漂移模式下，輸入放大器被非常低的輸入電流運算放大器所取代，從而將儀器的DC漂移降低了多達1000倍。

SR570是一款低噪聲電流前置放大器，能夠?qū)崿F(xiàn)高達1 pA / V的電流增益。高增益和帶寬，低噪聲以及許多便利的功能使SR570成為各種光子，低溫和其他測量的理想選擇。

• 5 fA /√Hz輸入噪聲

• 1 MHz最大帶寬

• 1 pA / V最大增益

• 可調偏壓

• 兩個可配置的信號濾波器

• 可變輸入失調電流

• 線路或電池操作

• RS-232接口






  SR570包含兩個一階RC濾波器，可以從前面板配置其截止頻率和類型。濾波器可以一起配置為6或12 dB / oct滾降低通或高通濾波器，也可以配置為6 dB / oct滾降帶通濾波器。截止頻率可按1-3-10的順序在0.03 Hz至1 MHz范圍內調節。當使用較長的濾波時間常數時，包含一個濾波復位按鈕可縮短儀器的過載恢復時間。

  輸入失調和直流偏置

  提供輸入失調電流調節以抑制任何不希望的DC背景電流。失調電流可以在±1 pA至±1 mA范圍內指定，增量約為0.1％。SR570還具有可調的輸入DC偏置電壓（±5 V），使您可以直接將電流吸收到虛擬零點（模擬地）或選定的DC偏置中。

  切換和消隱

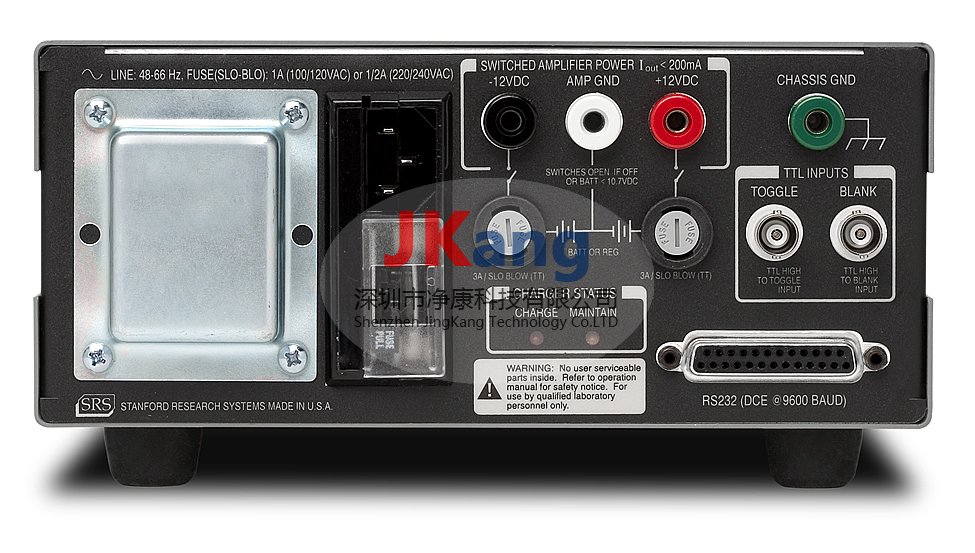

  兩個后面板，光電隔離的TTL輸入提供對SR570的額外控制。消隱輸入使您可以快速關閉/打開儀器的增益，這對于防止前端過載非常有用。觸發輸入響應TTL信號而反轉增益的符號，使您可以對斬波信號執行同步檢測。

  電池操作

  三個可充電鉛酸電池可提供長達15小時的電池供電操作。當本機連接到線路時，內部電池充電器會自動為電池充電。充電器感應電池狀態并相應地調整充電速率。兩個后面板LED指示電池的充電狀態。電池放電后，它們會自動與放大器電路斷開連接，以避免損壞電池。


  無數字噪音

  運行SR570的微處理器處于“睡眠狀態”，只是在短暫的時間間隔內需要更改儀器的設置。這樣可確保沒有數字噪聲污染低電平模擬信號。

  RS-232接口

  RS-232接口允許以9600波特與SR570進行僅偵聽通信。儀器的所有功能（開機除外）均可通過RS-232接口設置。RS-232接口電子器件與放大器電路光電隔離，以提供最大的抗擾性。





  SR570低噪聲電流放大器,SR570電流前置放大器技術參數
  輸入項
  輸入項	虛擬零點或用戶設置的偏置電壓（±5 V）
  輸入偏移	±1 pA至±1 mA可調直流失調電流
  最大輸入	±5毫安
  噪聲	查看圖表
  靈敏度	以1-2-5的順序從1 pA / V到1 mA / V（以0.5％的步幅調整游標）
  頻率響應	±0.5 dB至1 MHz 可調節的前面板頻率響應補償，用于源電容。
  接地線	放大器地完全浮空。后面板上提供放大器和機箱接地。輸入地可浮動至±40V。
  篩選器
  信號濾波器	2個可配置（低通或高通）6 dB / oct滾降濾波器。可在1-3-10序列中從0.03 Hz到1 MHz設置-3 dB點。
  收益分配
  低噪聲	增益分配給前端以獲得最佳噪聲性能。
  高帶寬	降低前端增益以獲得最佳頻率響應。
  低漂移	低偏置電流放大器用于降低高靈敏度時的漂移。
  過濾器重置	使用前面板按鈕可以重置長時間常數過濾器。
  輸出量
  增益精度	±（0.5％的輸出+ 10 mV）@ 25°C
  直流漂移	見下表
  最大輸出	±5 V進入高阻抗負載
  一般
  外部消隱	TTL輸入將增益設置為零
  外部撥動	TTL輸入反轉增益極性
  后面板偏壓	±12 VDC @ 200 mA，參考放大器地
  電腦介面	RS-232，9600波特，僅接收
  功率	100/120/220/240 VAC，充電6瓦，充電時30瓦。兩次充電之間，內置電池可提供15個小時的運行時間。電池在連接到線路時已充電。
  外型尺寸	8.3英寸×3.5英寸×13.0英寸（WHL）
  重量	15磅 （已安裝電池）
  保證	一年的零件和人工因材料和工藝上的缺陷
