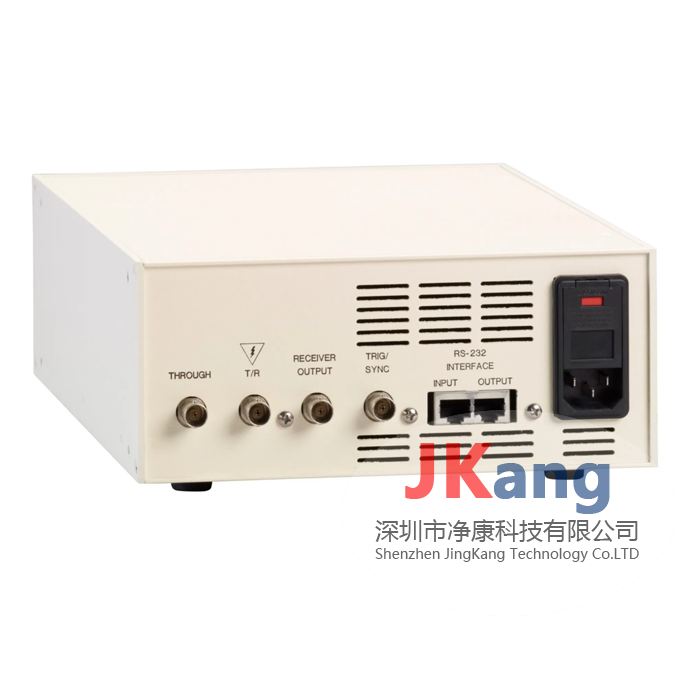

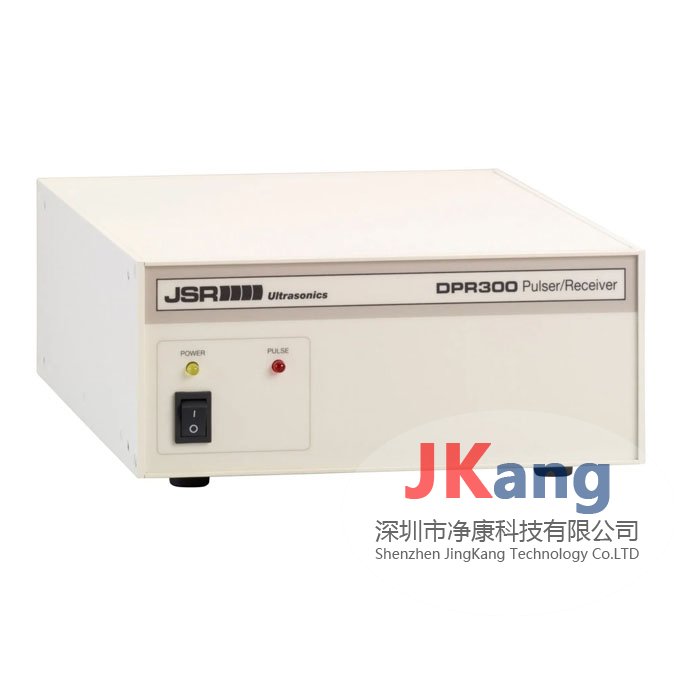

DPR300 脈沖接收發生器,JSR DPR300超聲波脈沖發生接收器
型號：DPR300 類別： 質控儀器 品牌：美國JSR pdf資料: DPR300 脈沖接收發生器,JSR DPR300超聲波脈沖發生接收器.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
DPR300 脈沖接收發生器,JSR DPR300超聲波脈沖發生接收器具有廣泛的可調性，包括接收器增益、高通和低通濾波器截止頻率、脈沖能量、脈沖幅度、傳感器阻尼、脈沖回波或通過模式選擇、脈沖重復率 (PRF) 和脈沖發生器- 觸發源選擇。廣泛的 DPR300 功能使性能能夠在廣泛的應用中得到優化。
DPR300 脈沖發生器,JSR DPR300超聲波脈沖發射接收器特征：
- PC 控制和/或手動控制
- 具有 35 MHz、50 MHz 和 60 MHz 接收器的型號
- 帶標準或高壓脈沖發生器的型號
- 接收器增益范圍為 -13 至 +66 dB（80 dB 范圍）
- 16 個可選的傳感器阻尼值
- 6 個可選高通和 6 個可選低通濾波器值
- 可選擇的脈沖能量和脈沖幅度
- 可選擇的低和高脈沖發生器阻抗
- 49 µVp-p 輸入?yún)⒖嫉慕邮掌髟肼曤娖剑?5 MHz 接收器）
- 適用于 Windows 7 和 10（32 和 64 位版本）的 JSR Dot Net 控制面板軟件和軟件開發工具包 (SDK)
發射器Pulser
| 脈沖類型Pulse Type | 負尖峰脈沖 Negative spike pulse |
| 下降時間Fall Time | 小于5ns(10%-90%) |
| 脈沖幅度Pulse Amplitude | 100V-475V（最高900V可選） |
| 脈沖寬度Pulse Duration | 10-70ns(FWHM@50Ω) |
| 脈沖能量Pulse Energy | 4檔可選 |
| 脈沖阻抗Pulse Impedance | 高低可選 |
| 阻尼設置Damping | |
| 工作模式Mode | 脈沖回波模式（Pulse-Echo）、穿透模式(Through Transmission) |
| 80dB@10MHz | |
| 同步輸出Sync Output | 最大+5V |
| 觸發信號Trigger Source | 內部或外部信號，外部信號3-5V |
接收器Receiver
| 增益Gain | -13 to 66dB，1dB步長 |
| 帶寬Bandwidth(-3dB) | 1KHz-35MHz(1KHz-50MHz可選) |
| 相位Phase | 0度（noninverting非反向） |
| 輸入阻抗Input Impedance | 輸入阻抗Input Impedance |
| 輸出阻抗Output Impedance | 50Ω |
| 高通濾波High Pass Filter | 1.0、2.5、5.0、7.5、12.5MHz |
| 低通濾波Low Pass Filter | |
| 噪聲Noise | |
| 最大輸出信號 | ±1Vp-p@50Ω |
主 機
| 輸入電源AC Input | 100-240VAC，50-60Hz，30W |
| 操作溫度Operation Temp | 0-50℃ |
| 主機尺寸Dimension | 寬216x高89x深305mm |
| 主機重量Weight | 4.54Kg |
| 計算機接口PC Interface | RS-232,RJ45 8-conductor cable |
| 軟件Software | 帶控制軟件，且用戶可開發 |
DPR300 可以在出廠時配置：
- 手動控制、PC 控制或手動和 PC 控制。
- 可調節的 100 V 至 475 V 脈沖發生器電源，適用于大多數常規應用。
- 可調 100 V 至 900 V 脈沖發生器電源，適用于需要更高脈沖能量的應用。
DPR300 包括用于 Windows 的獨立 JSR Dot Net 控制面板軟件，軟件開發人員工具包 (SDK) 使軟件開發人員能夠創建自定義 Windows 應用程序。
多臺 DPR300 可以通過一臺計算機使用單元與單元之間的菊花鏈連接進行控制。DPR500 裝置可以成為此菊花鏈的一部分。
DPR300 已用于廣泛的無損評估 (NDE) 應用，包括超聲換能器和電致伸縮換能器，用于評估渦輪和飛機發動機部件、掃描聲學顯微鏡、測厚、鋼廠鈑金制造的質量控制、管道和焊縫檢測、超聲研究、層壓材料檢測、材料分析和檢測、超聲成像和測量系統以及換能器評估。
DPR300配置：
DPR300-XVVV-BW
X 控制選項。D 為數字控制，M 為手動控制，B 為數字和手動控制。
VVV 最大可用脈沖發生器電源電壓。475 或 900 伏
BW 帶寬選項。35、50 或 60 MHz。
例子：
DPR300-M475-50（手動控制，475V脈沖電源，50MHz接收帶寬
