EIM 105-10Hz 預檢電極阻抗計,GD EIM-105阻抗計
型號：EIM 105-10Hz 類別： 質控儀器 品牌：美國GD pdf資料: EIM 105-10Hz 預檢電極阻抗計,GD EIM-105阻抗計.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
EIM 105-10Hz 預檢電極阻抗計,GD EIM-105阻抗計
EIM-105-10Hz 是一種手持式電池供電設備，用于測量應用于患者的生物電位電極的電阻抗。阻抗讀數是在沒有直流極化電流的情況下在 10 Hz 下測量的，并顯示在一個大型液晶顯示器，帶有顏色編碼“GOOD”和“POOR”燈
PREP-CHECK 用于測試電極接觸阻抗，如下所示：
使用推薦的程序準備電極位置。將導線連接到電極上。使用推薦的程序?qū)㈦姌O應用到準備好的位置。將導線置于 PREP-CHECK 的相應插孔中。
測量阻抗。
測量阻抗。
- 綠色“GOOD”指示燈表示接觸良好。數字讀數應讀數小于 5,000 (5K) 歐姆 (05.0)。
接觸阻抗不良表示為
- 紅色“POOR”燈（阻抗大于 15,000 (15K) 歐姆 (15.0)。
可能需要更換指示不良的電極或重新準備現場。通過以適度的力拉伸導線來檢查導線。一種有缺陷的導線會導致紅色“POOR”燈短暫閃爍或保持亮起不斷。可以通過在電極上移動它們來測試引線卡扣。一個糟糕的快照將導致紅色“POOR”燈短暫閃爍或持續亮起。
EIM 105-10Hz 預檢電極阻抗計,GD EIM-105阻抗計技術規格
測量范圍： ..................... 100 至 199,900 歐姆
精度：................................................ +/- 3% 讀數，+/-300 歐姆
測試電流：................................................ 9.0 uA(RMS), +/-10%, @ 10Hz, +/-10 %
直流電：...................... 0.0 uA DC
顯示：.................................. 3 1/2 位 LCD 讀數
GOOD LED（出廠設置為 Z<5K）
LED 不良（出廠設置為 Z>15K）
自檢：.................................. 內部 100K ohm 1% 電阻
# 電極測試：.................. 3 個（每個相對于其他兩個測量）
電極選擇：................................. 4 位置超前選擇開關
電極連接：…………三個安全 DIN（0.060” 帶罩銷）
用戶可用的調整：...零、校準、良好和不良水平
電源：...................................... 9 伏堿性電池，MN1604 型
工作電流：...................... 21 mA
電池測試：………………LCD 上的連續、LO-BATT 指示
電池存?。?................................ 滑蓋
機柜：...................................... ABS 塑料，3.6” x 6” x 1.9”
“POOR”燈。
通過引線選擇器開關，在選定的電極和另外兩個電極。其他兩個電極自動并列組合放置。此功能簡化了不良品的識別電極、電極部位或引線。
一個標準的 9 伏電池為儀表供電。自動關閉可延長電池壽命
功能，消除了在不使用時不小心將儀器打開的可能性
正在使用。該儀表還包括一個內置的 100K 精密測試阻抗，它是用于驗證儀器的操作和準確性。
控制和指標
“ON”按鈕
ON 按鈕打開 Prep-Check。 Prep-Check 會自動轉動,大約一分半 (1.5) 分鐘后關閉。
“GOOD”光
綠色 GOOD 燈在阻抗低于 5,000 歐姆時閃爍，表示可接受的電極阻抗。
當阻抗降低（改善）時，GOOD 燈會更亮。
“POOR”的燈光
紅色 POOR 燈在阻抗高于 15,000 歐姆時閃爍，表示較差電極接觸或有缺陷的電線或患者電纜。隨著阻抗增加（變差），紅色 POOR 燈閃爍得更亮。如果導線或電極被切斷，紅色 POOR 燈會短暫閃爍。間歇性故障。引線/患者電纜插孔
三個顏色編碼的安全 DIN（屏蔽 0.060”）插孔標有“+”、“C”和“-”” 接受標準安全 DIN 引線連接器。“引線選擇器”開關,四位LEAD SELECTOR開關用于選擇被測導線并檢查儀器的功能和準確性。
開關選擇最多三個電極中的一個進行檢查。他們倆其余電極連接在一起（并聯）以形成“返回路徑”。兩個電極并聯組合的阻抗總是小于任一電極。
主選擇器開關如何工作的示例如下：
當導線選擇開關指向“+”位置時，儀表處于評估“+”電極阻抗。測得的阻抗代表“+”電極與“C”和“-”的并聯組合的總和電極（“C”和“_”連接在一起）。如果“+”電極阻抗為 2K 歐姆，“C”電極的阻抗為 3K 歐姆，和“-”電極阻抗為 150K 歐姆（壞電極），儀表“+”和“C”位置的讀數（大約）為 5K 歐姆。然而，當開關移到“-”位置時，讀數將是150K 歐姆。

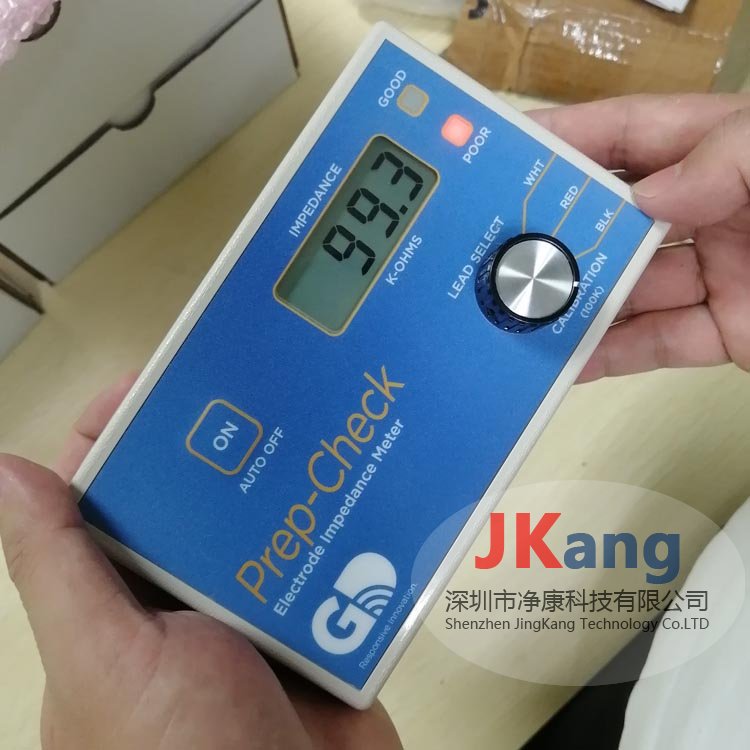

“T”（測試）位置引入了 100,000 歐姆的阻抗。在測試中模式，數字顯示讀數必須介于 97.0 和 103.0 之間，紅色“POOR”燈必須亮。數字顯示讀數必須介于 97.0 和 103.0 之間。接觸阻抗數字顯示接觸阻抗顯示以千為單位指示接觸阻抗歐姆 (K 歐姆)。例如，讀數“50.0”表示 50,000 (50 K)歐姆。最高讀數為“199.9”（199,900 歐姆）。阻抗高于 199,900(199.9K) 歐姆讀數為“1。 ”。“BAT”圖例出現在顯示屏的左下角，當Prep-Check 的電池需要更換。
