英國Ether NDE WeldCheck 2 EC探傷儀,WeldCheck 2渦流（ECT）探傷儀,焊接檢測儀
型號：WeldCheck 2 類別： 無損檢測 品牌：英國Ether NDE pdf資料: 英國Ether NDE WeldCheck 2 EC探傷儀,WeldCheck 2渦流（ECT）探傷儀,焊接檢測儀.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品

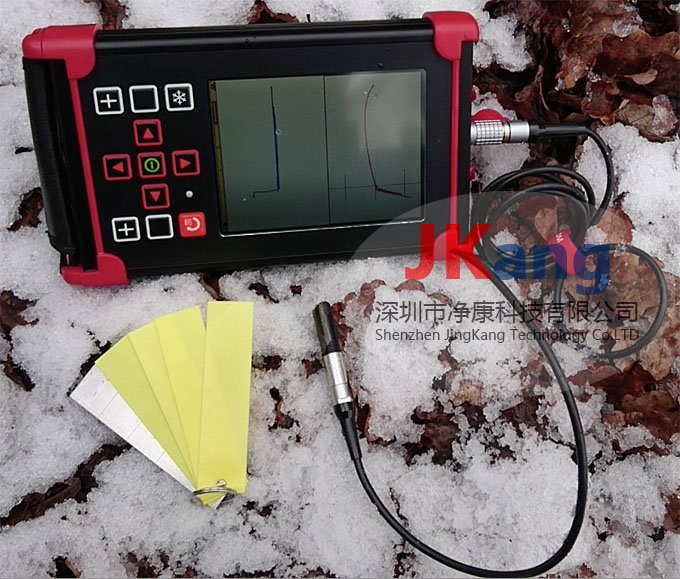

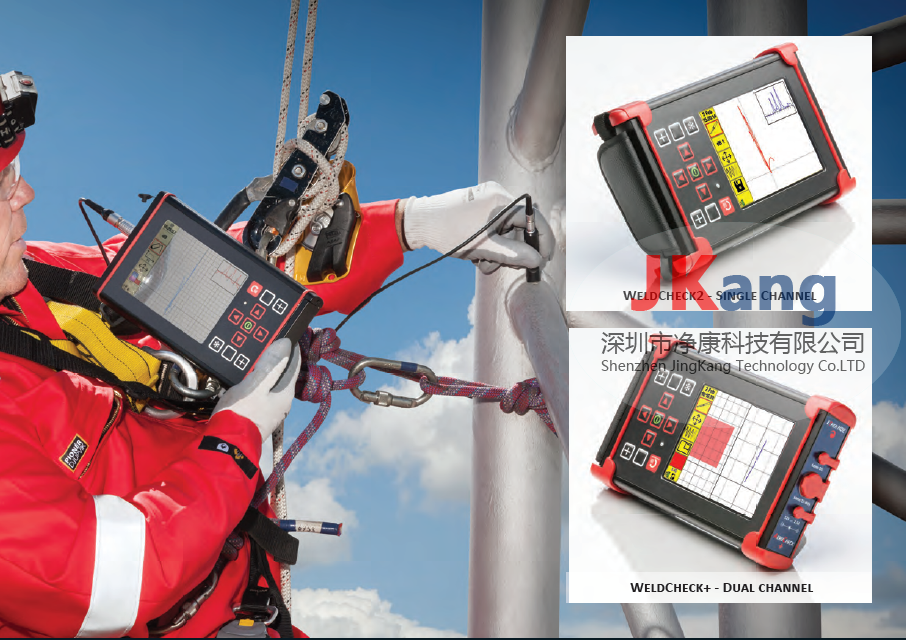

ETher NDE的 WeldCheck渦流（ECT）探傷儀系列 現在吸引了眾多行業的用戶，包括海上，繩索無損檢測（NDT）應用以及其他替代磁性顆粒和液體滲透檢測的焊接檢測應用，特別是在涂層上焊縫。
專為滿足ISO17643（正式為EN1711）“通過復雜平面分析對焊縫進行渦流檢查”的嚴格要求而設計。作為高規格渦流探傷儀，則還可以進行其他各種渦流檢查。
WeldCheck2 EC探傷儀是 重量輕，緊湊 和在一個艱難的鋁合金的Mg的Si 0.5粉末涂層的外殼與橡膠端保險杠套管，并已設計時考慮的基本終端用戶。
WeldCheck +通過將雙通道/頻率的能力和自動剝離增益補償（LOGC）和電導率測量進一步提高檢測能力。焊縫檢查的雙通道意味著Weldprobe可以同時評估涂層厚度并檢測缺陷（使操作員更高效）。LOGC自動實時補償涂層厚度變化，從而進一步提高檢查質量。
所有儀器都是由ETher NDE團隊在英國設計和制造的，并配備了行業標準的12路Lemo和同軸Lemo 00連接器，WeldCheck能夠使用絕對，橋接和反射探頭，而無需適配器。 WeldCheck ET探傷儀在堅固的鋁制外殼中配有清晰的可見光 可視屏幕，用戶友好的界面和菜單系統，并帶有保護性橡膠端保險杠。
英國Ether NDE WeldCheck 2 EC探傷儀,WeldCheck 2 渦流（ECT）探傷儀,焊接檢測儀優點：
英國Ether NDE WeldCheck 2 EC探傷儀,WeldCheck 2 渦流（ECT）探傷儀,焊接檢測儀優點：
- 大型，清晰的日光可讀顯示屏
- 易于使用
- 7小時電池壽命
- 行業標準探頭連接器
- 渦流性能出色
- 日光可讀屏幕
WeldCheck的內置“翻轉”功能設計得非常適合左手或右手用戶。
與使用手機或鍵盤一樣，我們的手指習慣于重復按鍵的方式。WeldCheck鍵盤的設計巧妙地利用了此特性，所有關鍵按鍵都位于同一位置，無論儀器是在“右手”還是“左手”模式下操作。
輕巧，堅固耐用且易于使用
WeldCheck輕巧，重1.2千克（2.7磅），并裝在堅固的金屬外殼中，可提供長達十小時的電池壽命，易于瀏覽的菜單系統以及出色的EC性能。
WeldCheck具有一個簡單的“單級”菜單系統。此外，任何菜單項都可以通過其自己易于識別的圖標添加到“快速菜單”側欄中，從而可以在檢查過程中更快地進行調整。
WeldCheck內置了操作員可選擇的“軟鍵”。每個菜單項都有其自己易于識別的圖標。對于經常使用的功能，有四個用于操作員可選圖標的軟鍵位置，對于最后使用的菜單功能，具有第五個位置。每個保存的儀器設置都可以與一組唯一的一鍵式快速訪問功能相關聯。還有兩個前面板硬鍵，也可以很容易地進行編程，以一鍵快速訪問儀器功能。
創新的“環路”功能： “環路”是一種捕獲實時重復信號，然后優化儀器設置（尤其是相位，增益和濾波器）的簡便方法，以簡化優化參數的任務。
“指南”功能： “指南”允許用戶顯示幻燈片放映，可以使用常用的桌面軟件輕松創建該幻燈片。此功能的好處在于，可以將檢查的說明，教程和程序很快地添加到AeroCheck +中，并且NDT檢查員可以在執行實時測試時輕松地在檢查本身和“指南”之間進行切換。
英國Ether NDE WeldCheck 2 EC探傷儀,WeldCheck 2 渦流（ECT）探傷儀,焊接檢測儀參數：
| 焊接檢查2 | 焊接檢查+ | ||
| 探測 | 連接器 | 12路Lemo 2b（絕對，橋接和再感染）和Connection Lemo 00（用于單元件絕對探頭） | 使用Lemo 12方式和Lemo 00可以同時進行探頭操作 |
| 頻率 | 單頻 = 10Hz – 20MHz，量程可變分辨率 | 雙頻 = 10Hz-12.8MHz并在輸出上混合-18至+ 18dB | |
| 獲得 | 總體 | -18至+ 104dB，0.1、1和6dB步進（最大104dB）0dB或12dB 0dB，6dB和10dB（0dB參考1mW進入50 ohm）。+/- 100.0分貝 | |
| 輸入增益 | 0dB或12dB | ||
| 駕駛 | 0dB，6dB和10dB（0dB參考1mW進入50歐姆） | ||
| 最高 X / Y比 | +/- 100.0分貝 | ||
| 相 | 范圍 | 0.0-359.9°，0.1°步進? | |
| 自動相位 | 允許將相位角自動設置為預設角度 | ||
| 篩選器 | 普通高通 | 直流至2kHz或低通濾波器，以1 Hz為步進中的較低者。加上可變的自適應平衡漂移補償0.01-0.5 Hz（6步） | |
| 普通低通 | 1Hz至2kHz或最低測試頻率的四分之一，以1 Hz的步幅降低。 | ||
| 平衡 | 手冊 | 14個內部平衡負載；2.2μH，5.0μH，6.0μH，6.5μH，7.0μH，7.5μH，8.2μH，12μH，15μH，18μH，22μH，30μH，47μH，82μH? | |
| 自動 | 優化的平衡負載選擇 | ||
| 警報器 | 箱體輸出 | 完全可配置，凍結，色調或視覺效果。。 | |
| 部門 | 完全可配置，凍結，色調或視覺效果 | ||
| 輸出量 | ?開路集電極晶體管（最大10mA時為32v dc）可在12路Lemo上使用 | ||
| 顯示 | 類型 | 5.7英寸（145毫米），18位顏色，日光下可讀 | |
| 可視區域 | 115.2mm（水平）x 86.4mm（垂直） | ||
| 解析度 | 640 x 480像素?? | ||
| 翻轉 | 手動或自動更改屏幕方向以啟用左手或右手使用 | ||
| 配色方案可配置 | 用戶可配置的暗，亮和黑白 | ||
| 屏幕顯示模式 |
全屏，單點，雙點或雙窗格，具有可變的大小和位置以及功能，例如MY，時基，瀑布和水表。 點，時基（0.1-20秒x 1-200掃描和最多55秒），帶有峰值保持和％讀數的瀑布和儀表 |
||
| 刻度 | 選擇網格（4種尺寸，5％，10、15和20％FSH），極性（4種尺寸5、10、15和20％FSH）或不選擇 | ||
| 抵消 | 點位置：Y = -50至+50，X = -65至+ 65％ | ||
| 數字點位置讀數 | 以X，Y或R，θ顯示 | ||
| 概要 | 舊版格式 | ||
| 可移動數據存儲 | 設定 | 高達32GB的micro SD，可保存10,000多個設置 | |
| 存儲的屏幕截圖 | 高達32GB的micro SD，可容納10,000多個屏幕截圖 | ||
| 記錄/重播 | 全面的記錄重放和存儲。實時記錄跟蹤數據并在儀器和臺式PC上回放長達164秒 | ||
| 產出 | PC連接 | USB（全PC遙控器以及實時數據） | |
| 數字無電壓報警 | 可在Lemo 12方式上使用，集電極開路晶體管（最大10mA時為36v dc） | ||
| 顯卡 | 全15路VGA輸出 | ||
| 語言能力 | 英文，法文，西班牙文，義大利文，葡萄牙文，俄文，日文，中文，土耳其文，捷克文，挪威文 | ||
| 驗證等級 | 該系統包括根據ISO 15548-1：2013交付的2年有效期驗證級別2詳細的功能檢查和校準 | ||
| 開機自檢 | 系統在啟動外部ram，sd ram，加速度計，Micro SD卡，LCD屏幕緩沖區時執行自檢。 | ||
| 功率 | 外部 | 100-240 v 50-60Hz 30瓦 | |
| 電池 | ?內部7.2V標稱值@ 3100mAh = 22.32手表 | ||
| 運行時間 | 使用2MHz鉛筆探頭30％背光可長達8小時 | ||
| 充電時間 | 2.5小時 充電時間-可以同時充電和操作 | ||
| 物理 | 重量 | 1.2公斤，2.7磅 | |
| 尺寸（寬x高x深） | 237.5毫米x 144毫米x 52毫米/ 9.4英寸x 5.7英寸x 2.1英寸 | ||
| 材料 | 鋁合金Mg Si 0.5粉末涂層 | ||
| 工作溫度 | -20至+60°C最多可存儲12個月-20至+35°C標稱+20°C | ||
| 貯存溫度 | 最多可存儲12個月-20至+35°C標稱+20°C | ||
| IP等級 | 54 | ||
| 電導率規格+版本 | ||
| 頻率 | 僅60kHz標準的一種頻率（可選擇120、240和480kHz） | |
| 解析度 | 最多3個小數點 | |
| 自動分辨率模式AutoS =傳統儀器，自動= SigmaCheck | ||
| 準確度 |
0.5％-10％IACS優于+/- 0.05％IACS 10％-25％IACS優于+/- 0.25％IACS 25％-60％IACS優于+/- 0.5％IACS 60％-110％IACS優于+/- 1％IACS提升校正為1.0mm無溫度補償所有錯誤（置信度為90％） |
|
WELDCHECK2標準套件-KIWEL003
|
|
儀器，WeldCheck 2，單頻（20Hz-20MHz），手持便攜式探傷儀，軟件和USB手冊 |
|
AWEL002
|
附件，WeldCheck，電源適配器和輸入插頭（英國，歐盟，美國和澳大利亞） |
|
AWEL003 |
|
|
|
附件，儀器軟包 |
|
|
USB電纜，A至MIN B，1米 |
|
|
快速參考卡– WeldCheck |
WELDCHECK +標準套件-KIWEL002
|
|
儀器，WeldCheck +，雙頻（10Hz-12.8MHz），手持便攜式探傷儀，軟件和USB手冊 |
|
AWEL002 |
附件，WeldCheck，電源適配器和輸入插頭（英國，歐盟，美國和澳大利亞） |
|
AWEL003 |
|
|
|
附件，儀器軟包 |
|
|
USB電纜，A至MIN B，1米 |
|
40463 |
快速參考卡– WeldCheck
|
| ALL12-L04-015B | 配件，鉛，Lemo 12路-Lemo 4路，1.5m（橋梁） |
| ALLCX-B02-015A | 配件，鉛。Lemo 00至BNC，1.5m（絕對） |
WELDCHECK可選配件
|
AAER002 |
附件，硬質運輸箱 |
|
AAER004 |
附件，防濺防護罩/繩索入口 |
|
AWEL006 |
附件，外部，8 x AA電池座和開/關開關 |
|
AWEL008 |
附件，車載電源適配器 |
|
ALL12-L04-015R |
附件，鉛，Lemo 12向-Lemo 4向，1.5m（反射） |
|
ALL12-L04-015B |
配件，鉛，Lemo 12路-Lemo 4路，1.5m（橋梁） |
|
ALLCX-M02-015A |
附件，鉛，Lemo 00至Microdot，1.5m（絕對值） |
|
ALLCX-B02-015A |
配件，鉛。Lemo 00至BNC，1.5m（絕對） |
標準渦流焊接探頭套件 -KAWEL001
我們的標準焊接檢驗包可用于我們的渦流探傷儀系列以及我們的競爭對手的探傷儀系列。我們的焊接探針在英國設計和制造，交貨時間短，質量高。請點擊鏈接以了解更多有關我們的
|
PWM100S000 |
探頭，焊接，中，直徑16.00，100kHz，直，斷開 |
|
PUB100K |
非屏蔽，寬帶（油漆），100k（35kHz-250kHz），BNC |
|
空中交通管制 |
附件，測試塊，焊接探頭，黑色（鋼EN1A）+ x 4個0.5mm墊片，0.5、1.0、2.0mm插槽 |
|
ALL12-L04-015B |
配件，鉛，Lemo 12路-Lemo 4路，1.5m（橋梁） |
|
ALLCX-B02-015A |
配件，鉛。Lemo OO至BNC，1.5m（絕對） |
|
AW003 |
附件，蝴蝶PTFE膠帶（每包30個） |
|
AC002 |
探針攜帶袋 |
| 焊接檢查2 | 焊接檢查+ | ||
| 探測 | 連接器 | 12路Lemo 2b（絕對，橋接和再感染）和Connection Lemo 00（用于單元件絕對探頭） | 使用Lemo 12方式和Lemo 00可以同時進行探頭操作 |
| 頻率 | 單頻 = 10Hz – 20MHz，量程可變分辨率 | 雙頻 = 10Hz-12.8MHz并在輸出上混合-18至+ 18dB | |
| 獲得 | 總體 | -18至+ 104dB，0.1、1和6dB步進（最大104dB）0dB或12dB 0dB，6dB和10dB（0dB參考1mW進入50 ohm）。+/- 100.0分貝 | |
| 輸入增益 | 0dB或12dB | ||
| 駕駛 | 0dB，6dB和10dB（0dB參考1mW進入50歐姆） | ||
| 最高 X / Y比 | +/- 100.0分貝 | ||
| 相 | 范圍 | 0.0-359.9°，0.1°步進? | |
| 自動相位 | 允許將相位角自動設置為預設角度 | ||
| 篩選器 | 普通高通 | 直流至2kHz或低通濾波器，以1 Hz為步進中的較低者。加上可變的自適應平衡漂移補償0.01-0.5 Hz（6步） | |
| 普通低通 | 1Hz至2kHz或最低測試頻率的四分之一，以1 Hz的步幅降低。 | ||
| 平衡 | 手冊 | 14個內部平衡負載；2.2μH，5.0μH，6.0μH，6.5μH，7.0μH，7.5μH，8.2μH，12μH，15μH，18μH，22μH，30μH，47μH，82μH? | |
| 自動 | 優化的平衡負載選擇 | ||
| 警報器 | 箱體輸出 | 完全可配置，凍結，色調或視覺效果。。 | |
| 部門 | 完全可配置，凍結，色調或視覺效果 | ||
| 輸出量 | ?開路集電極晶體管（最大10mA時為32v dc）可在12路Lemo上使用 | ||
| 顯示 | 類型 | 5.7英寸（145毫米），18位顏色，日光下可讀 | |
| 可視區域 | 115.2mm（水平）x 86.4mm（垂直） | ||
| 解析度 | 640 x 480像素?? | ||
| 翻轉 | 手動或自動更改屏幕方向以啟用左手或右手使用 | ||
| 配色方案可配置 | 用戶可配置的暗，亮和黑白 | ||
| 屏幕顯示模式 |
全屏，單點，雙點或雙窗格，具有可變的大小和位置以及功能，例如MY，時基，瀑布和水表。 點，時基（0.1-20秒x 1-200掃描和最多55秒），帶有峰值保持和％讀數的瀑布和儀表 |
||
| 刻度 | 選擇網格（4種尺寸，5％，10、15和20％FSH），極性（4種尺寸5、10、15和20％FSH）或不選擇 | ||
| 抵消 | 點位置：Y = -50至+50，X = -65至+ 65％ | ||
| 數字點位置讀數 | 以X，Y或R，θ顯示 | ||
| 概要 | 舊版格式 | ||
| 可移動數據存儲 | 設定 | 高達32GB的micro SD，可保存10,000多個設置 | |
| 存儲的屏幕截圖 | 高達32GB的micro SD，可容納10,000多個屏幕截圖 | ||
| 記錄/重播 | 全面的記錄重放和存儲。實時記錄跟蹤數據并在儀器和臺式PC上回放長達164秒 | ||
| 產出 | PC連接 | USB（全PC遙控器以及實時數據） | |
| 數字無電壓報警 | 可在Lemo 12方式上使用，集電極開路晶體管（最大10mA時為36v dc） | ||
| 顯卡 | 全15路VGA輸出 | ||
| 語言能力 | 英文，法文，西班牙文，義大利文，葡萄牙文，俄文，日文，中文，土耳其文，捷克文，挪威文 | ||
| 驗證等級 | 該系統包括根據ISO 15548-1：2013交付的2年有效期驗證級別2詳細的功能檢查和校準 | ||
| 開機自檢 | 系統在啟動外部ram，sd ram，加速度計，Micro SD卡，LCD屏幕緩沖區時執行自檢。 | ||
| 功率 | 外部 | 100-240 v 50-60Hz 30瓦 | |
| 電池 | ?內部7.2V標稱值@ 3100mAh = 22.32手表 | ||
| 運行時間 | 使用2MHz鉛筆探頭30％背光可長達8小時 | ||
| 充電時間 | 2.5小時 充電時間-可以同時充電和操作 | ||
| 物理 | 重量 | 1.2公斤，2.7磅 | |
| 尺寸（寬x高x深） | 237.5毫米x 144毫米x 52毫米/ 9.4英寸x 5.7英寸x 2.1英寸 | ||
| 材料 | 鋁合金Mg Si 0.5粉末涂層 | ||
| 工作溫度 | -20至+60°C最多可存儲12個月-20至+35°C標稱+20°C | ||
| 貯存溫度 | 最多可存儲12個月-20至+35°C標稱+20°C | ||
| IP等級 | 54 | ||
| 電導率規格+版本 | ||
| 頻率 | 僅60kHz標準的一種頻率（可選擇120、240和480kHz） | |
| 解析度 | 最多3個小數點 | |
| 自動分辨率模式AutoS =傳統儀器，自動= SigmaCheck | ||
| 準確度 | 0.5％-10％IACS優于+/- 0.05％IACS 10％-25％IACS優于+/- 0.25％IACS 25％-60％IACS優于+/- 0.5％IACS 60％-110％IACS優于+/- 1％IACS提升校正為1.0mm無溫度補償所有錯誤（置信度為90％） | |
