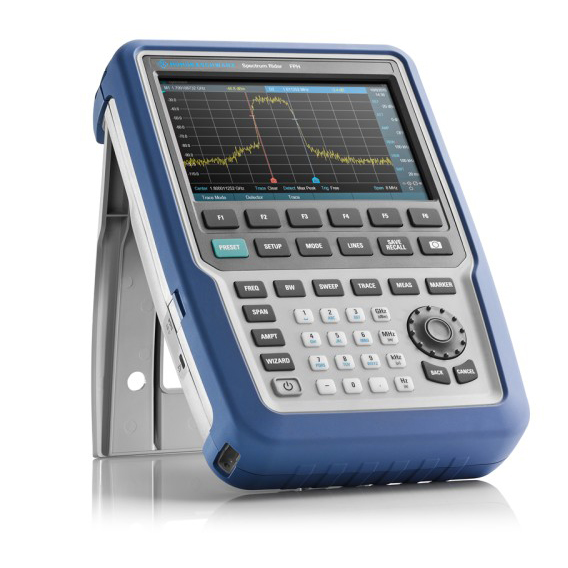

FPH頻譜分析儀,Rohde & Schwarz SpectrumRider FPH手持式頻譜分析儀
型號：FPH 類別： 測試測量 品牌：德國Rohde & Schwarz pdf資料: FPH頻譜分析儀,Rohde & Schwarz SpectrumRider FPH手持式頻譜分析儀.pdfRohde & Schwarz SpectrumRider FPH手持式頻譜分析儀是一款功能多樣、易于操作的儀器，在設計上兼具堅固與美觀兩個方面。標配分析儀的頻率范圍是5 kHz到2 GHz。其頻率上限可通過密鑰輕松擴展到3 GHz或4 GHz。
以實惠的價格提供德國設計的性能和符合人體工程學的設計。憑借出色的RF性能，它可以捕獲低至–163 dBm的DANL的微弱信號。便攜式R＆S®SpectrumRider FPH重量僅為2.5千克，電池可持續使用6個小時以上。隨時隨地以合理的價格進行測量。
FPH頻譜分析儀,Rohde & Schwarz SpectrumRider FPH手持式頻譜分析儀產品特點：
- 頻率范圍5 kHz到2/3/4 GHz；可通過密鑰升級
- 射頻性能穩定
- 現場使用的理想之選：8小時電池續航時間，2.5 kg (5.5 lb)重，背光鍵盤，啟動時間短，防反光顯示屏，體型小巧，外殼堅固
- 大型彩色顯示屏，可使用觸控及手勢操作
- 支持測量預定義、提高測量速度以及避免出錯的測量向?qū)?/span>
- 用于航空航天及國防、無線通信、廣播、無委和教育等各個行業的功能和選件
- 通過密鑰可輕松且經濟地升級所有選件
應用
- 輕便、小巧且電池續航時間長
- 范圍廣泛的配件
- 針對戶外使用設計的防反光顯示屏和背光鍵盤
- 外殼堅固，符合MIL-PRF-28800F 2級標準
- 適用于實驗室診斷的穩定射頻性能
- 如配備選件-近場探針可進行EMI調試
- 可像智能手機一樣在觸控屏上使用手勢操作，易于操作
- 配置概況菜單
- 使用信道表設置頻率
FPH頻譜分析儀,Rohde & Schwarz SpectrumRider FPH手持式頻譜分析儀產品參數：
|
頻率 |
||
|
頻率范圍 |
標配 |
5 kHz to 2 GHz |
|
|
FPH-B3 |
5 kHz to 3 GHz |
|
|
FPH-B3+B4 |
5 kHz to 4 GHz |
|
頻率分辨率 |
|
1 Hz |
|
分辨率帶寬 |
|
1 Hz to 3 MHz in 1/3 sequence |
|
相位噪聲 |
|
f = 500 MHz |
|
|
30 kHz |
< –88 dBc(1 Hz), typ. –95 dBc(1 Hz) |
|
|
100 kHz |
< –98 dBc(1 Hz), typ.–105 dBc(1 Hz) |
|
|
1 MHz |
< –118 dBc(1 Hz), typ. –125 dBc(1 Hz) |
|
顯示的平均噪聲電平 |
|
0 dB RF attenuation, 50 Ω termination, RBW = 100 Hz, VBW = 10 Hz, sample detector, log scaling, tracking generator off, normalized to 1 Hz |
|
|
frequency |
preamplifier = off |
|
|
1 MHz to 10 MHz |
< –135 dBm, typ. –142 dBm |
|
|
10 MHz to 1 GHz |
< –142 dBm, typ. –146 dBm |
|
|
1 GHz to 4 GHz |
< –140 dBm, typ. –144 dBm |
|
|
frequency |
preamplifier = on |
|
|
1 MHz to 10 MHz |
< –150 dBm, typ. –160 dBm |
|
|
10 MHz to 3 GHz |
< –158 dBm, typ. –163 dBm |
|
|
3 GHz to 4 GHz |
< –156 dBm, typ. –161 dBm |
|
IP3 |
intermodulation-free dynamic range, signal level 2 × –20 dBm, RF attenuation = 0 dB, RF preamplifier = off |
|
|
|
f = 1 GHz |
+7 dBm (meas.) |
|
|
f = 2.4 GHz |
+10 dBm (meas.) |
|
總測量不確定度 |
95 % confidence level, +20 °C to +30 °C, SNR > 16 dB, 0 dB to –50 dB below reference level, RF attenuation auto |
|
|
|
10MHz ≤ f ≤ 4GHz |
< 1.25 dB, typ. 0.5 dB |
|
電池 |
|
|
|
容量 |
HA-Z306 |
72 Wh |
|
電壓 |
|
11.25 V |
|
使用時間 |
HA-Z306 |
8小時 |
|
大小 |
W × H × D |
202 mm × 294 mm × 76 mm |
|
重量 |
|
2.5Kg |
|
型號 |
訂貨號 |
功能描述 |
|
FPH |
1321.1111.02 |
主機：手持式頻譜分析儀 5kHz ~ 2GHz |
|
FPH-DCV |
0240.2193.10 |
FPH的校準數據 |
|
FPH-B3 |
1321.0667.02 |
主機頻率從2GHz升級到3GHz |
|
FPH-B4 |
1321.0673.02 |
主機頻率從3GHz升級到4GHz（需要配FPH-B3） |
|
FPH-B22 |
1321.0680.02 |
前置放大器 |
|
FPH-K7 |
1321.0696.02 |
AM/FM分析功能 |
|
FPH-K9 |
1321.0709.02 |
功率探頭測試功能 |
|
FPH-K15 |
1321.0715.02 |
干擾測試功能 |
|
FPH-K16 |
1321.0615.02 |
信號強弱地域分布測試功能 |
|
FPH-K19 |
1321.0721.02 |
信道功率測量功能 |
|
FPH-K29 |
1321.0738.02 |
脈沖測量功能 |
|
FPH-K43 |
1321.0621.02 |
接收機模式和信道掃描測試功能 |
|
HA-Z301 |
1321.1386.02 |
額外的適配器 |
|
HA-Z302 |
1321.1340.02 |
車載充電器 |
|
HA-Z303 |
1321.1328.02 |
電池充電器 |
|
HA-Z306 |
1321.1334.02 |
額外的鋰電池，6.4安時 |
|
HA-Z340 |
1321.1392.02 |
GPS天線 |
|
HA-Z350 |
1321.1405.02 |
700MHz-4GHz對數周期天線 |
|
HA-Z900 |
1328.6283.02 |
824MHz-960MHz八木天線 |
|
HA-Z220 |
1309.6175.00 |
便攜包 |
