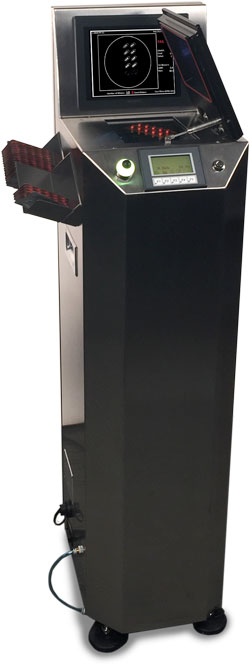

PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀

PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀是一種確定性的非破壞性技術，專為多腔泡罩包裝而設計。VeriPac UBV利用真空下的體積成像技術來檢測泄漏的存在和位置。

這是一項快速的測試，不需要轉換或樣品制備。操作人員只需輸入泡罩腔的數量，將泡罩包裝放在檢查板上，然后按開始按鈕。在幾秒鐘內，操作員將看到確定的通過/未通過結果以及體積測量讀數。缺陷腔的位置將與測試包裝的圖像一起呈現給操作員。小型信息亭設計非常適合放置在任何生產線旁邊。干凈簡單的測試方法使其與潔凈室兼容。直觀而簡單的方法使其成為一種實用的解決方案，可為生產線操作員提供快速反饋。

PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀技術的獨特之處在于它可以快速檢測出小至10微米的缺陷，并具有快速的測試時間，平均時間為10到30秒，具體取決于泡孔腔的體積。對于不同的泡罩形式，測試系統不需要任何工具或測試參數更改。該技術對于由于極小的頂部空間而很難用標準真空系統檢測到的小到微小的氣泡腔特別有利。







PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀優勢：
無損技術
準確且可重復的結果
合格/不合格結果由定量測試數據支持
完全無需工具
無需轉換即可測試不同的泡罩規格
識別哪個腔有缺陷
消除破壞性，主觀的測試方法
泡罩包裝檢測技術

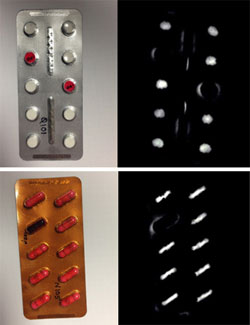

VeriPac UBV是專為泡罩包裝設計的系統，該系統至少具有4個泡罩腔。它在真空下使用水泡的體積成像來檢測泄漏。該系統具有一個用于輸入水泡數量的HMI，以及一個與HMI一起顯示測試結果的監視器。

樣品放置在鉸接的測試室內。按下啟動按鈕后，將真空度拉至定義的真空度。水泡在真空下膨脹，通過存在的任何泄漏將空氣驅逐出水泡。如果泡罩中有泄漏，空氣會逸出進入腔室，使泡罩包裝塌陷。在動態真空測試過程中，將獲取體積測量讀數，以確定哪些泡罩腔存在缺陷。將顯示確定的通過/失敗結果以及與每個包裝測試相關的定量測量。

PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀檢驗標準
整個包裝的泄漏檢測和密封完整性測試
測試靈敏度低至10微米

PTI VeriPac UBV吸塑包裝密封測試儀,PTI VeriPac UBV密封測試儀技術參數：

應用	泡罩包裝的無損泄漏檢測， 每包最少4個水泡
包裝類型/材料	泡罩包裝/鋁箔，紙，鋁
技術	真空下的體積成像
離線或在線	離線檢查站
操作界面	-8.4英寸液晶彩色顯示屏，顯示 測試結果圖像和數據 -3英寸操作面板（HMI）
測試結果數據	通過/失敗結果和體積測量讀數
數據采集	在監視器上查看并在SD卡上收集數據
測試靈敏度	10微米
試驗箱	鉸接室
測試儀器外殼	不銹鋼
試驗箱內部尺寸	最大測試面積155mm W×115mm D
最大包裝測試尺寸	直徑140mm x 80mm
測試外殼尺寸	14.2"寬×12"厚×48"高
功率	100-240 VAC，50/60 Hz，2.9A
供氣	90磅/平方英寸
選件	驗證資格包（IQ / OQ / PQ）
*測試結果可能會因應用和包裝規格而異
