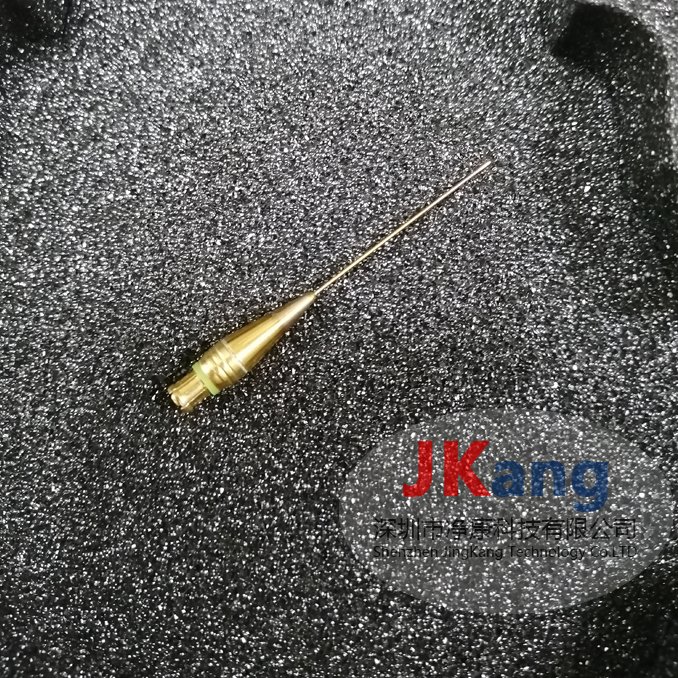

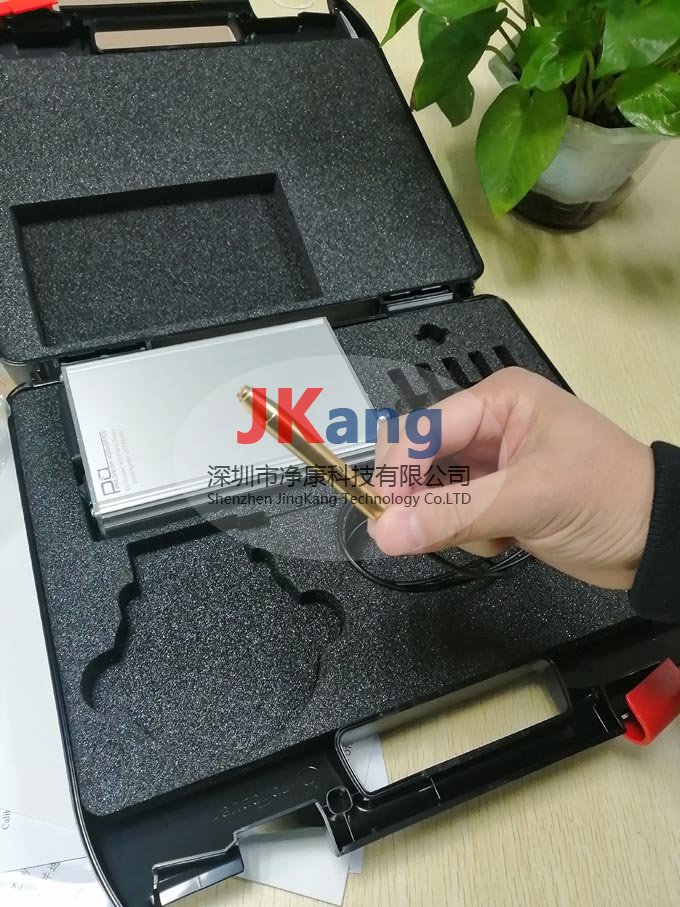

英國PA NH0500針式水聽器，0.5mm針式水聽器

1.輸出阻抗：18pF+/- 3pF；
2.探頭靈敏度：300nV/Pa (相當于-250.5dB re 1 V/uPa)；
3.靈敏度變化范圍：+/- 3 dB；
4.頻率響應：(+/-2dB)：3 to15MHz；(+/-4dB)：1MHz to 15 MHz；
5.傳感器材質：9μm厚的PVDF；
6.傳感器直徑：0.5mm；

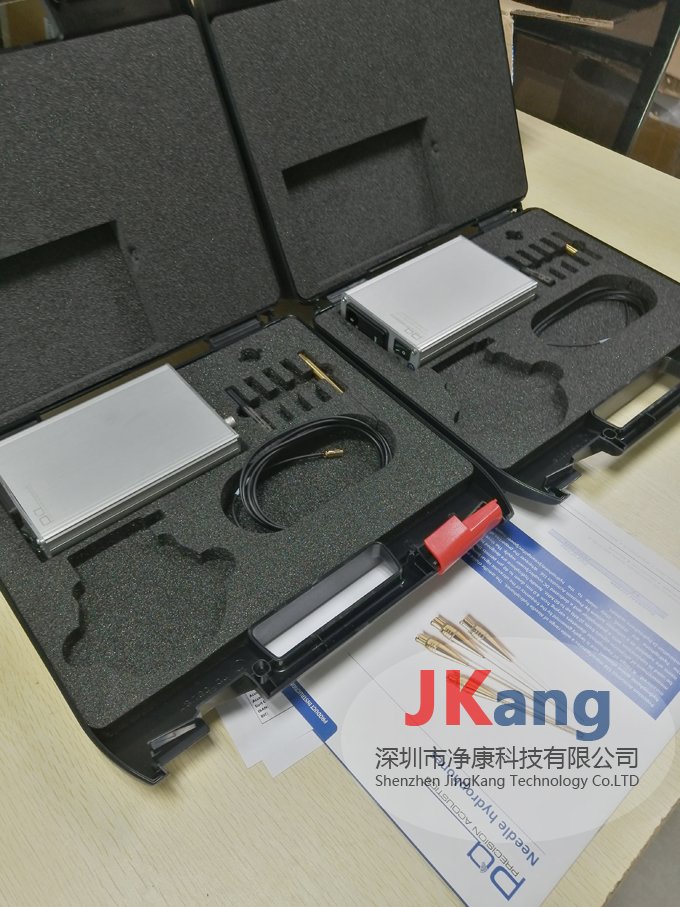

7.配置：0.2mm針式水聽器、水聽器專用儲存盒、校準報告。

英國PA NH0500針式水聽器，0.5mm針式水聽器附屬設備

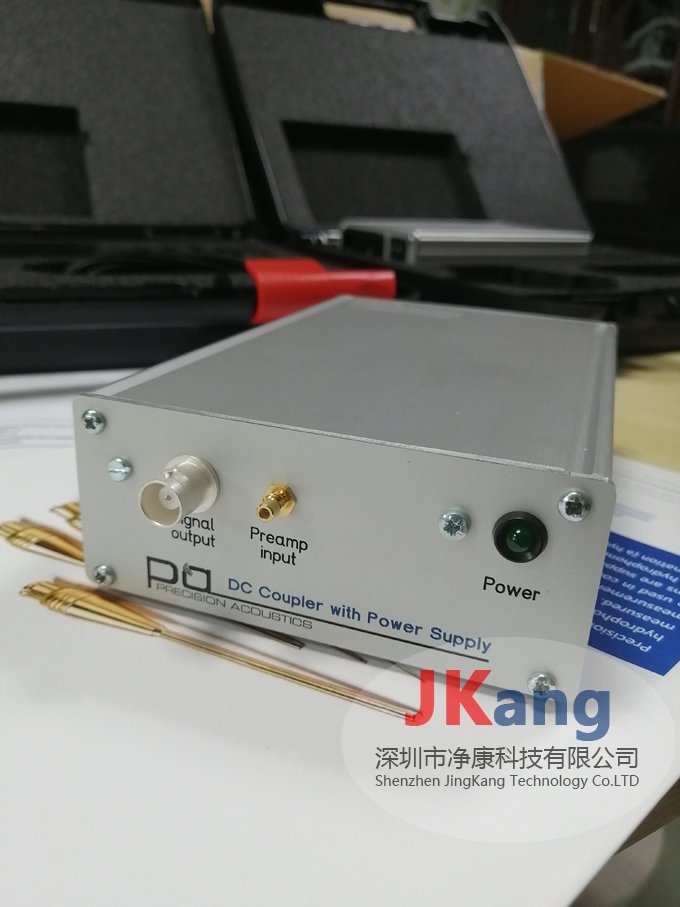

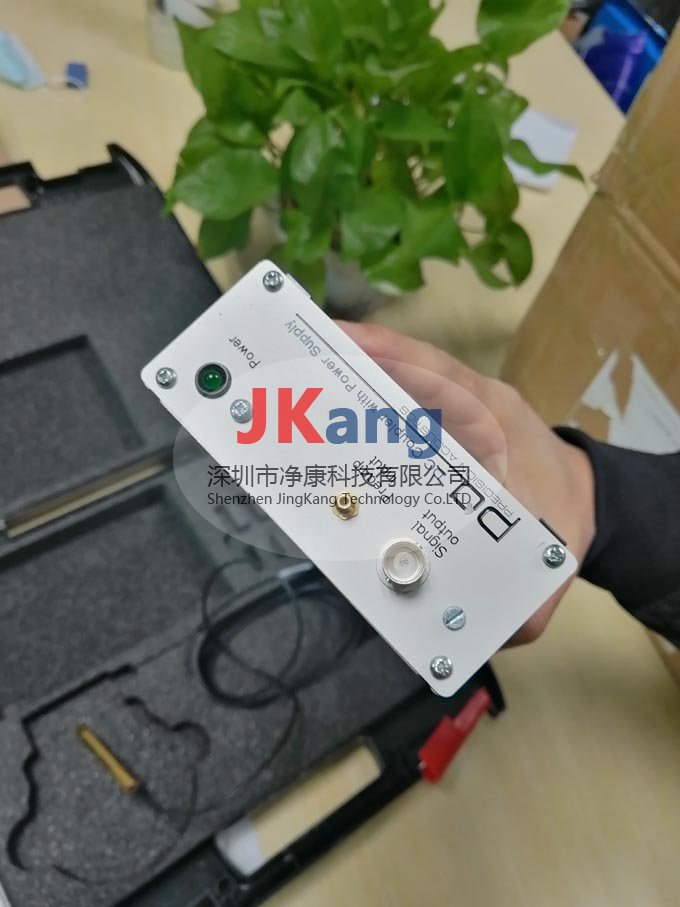

一、DC直流耦合
1.提供直流電壓，驅動前置放大器；
2.作為前置放大器和測量系統之間的聲信號耦合器；
3.輸入阻抗：50歐；
 4.輸出阻抗：50歐；
5.電壓提供：主電壓220V； 6.輸出電壓：28V；
7.輸入接口：SMC；
8.輸出接口：BNC； 9.配置：DC耦合、電源線
二、前置放大器
1.電壓增益：8dB at 3.5MHz；
 2.帶寬：10k～50MHz（-3dB），5KHz～100MHz（-6dB）；
 3.最大輸出：負載在50歐時650mV峰峰值；
4.輸入阻抗：1M歐并8pF；
5.輸出阻抗：50歐；
6.輸出噪聲級：60uV RMS；
7.接口：輸入采用MCX，輸出采用SMC；
8.電源要求：28V；
9.配置：前置放大器、連接線。





• Good compromise between sensitivity and
directionality for > 1 MHz measurements
• Active element diameter: 0.5 mm
• Typical sensitivity (2 -12 MHz): 300 mV/MPa
• ±2 dB bandwidth: 3 – 15 MHz
• ±4 dB bandwidth: 1 – 15 MHz
