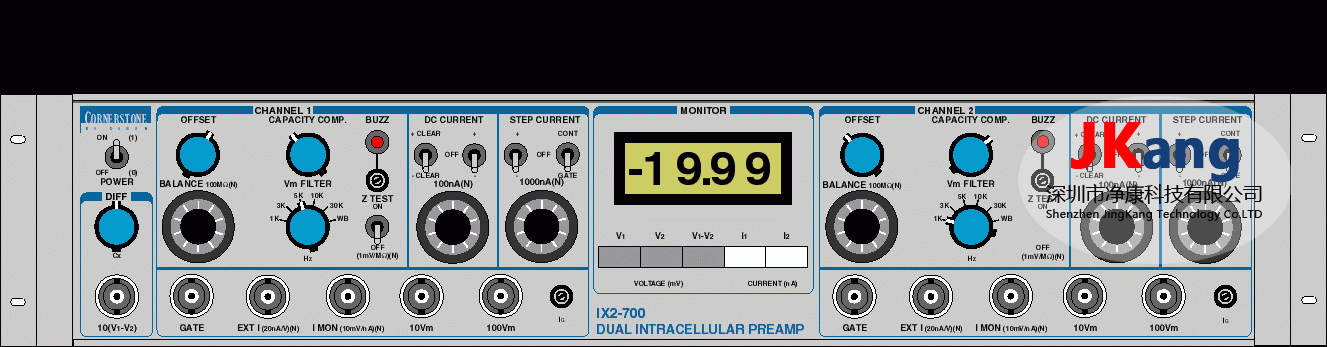

IX2-700雙細胞內前置放大器,Dagan IX2-700細胞內放大器特征

五個電流范圍內的小型箱型探頭，電流表上帶有自動小數點選擇器
離子選擇電極的差分輸出和交叉耦合控制
帶有十匝編程撥盤的獨立門控步進命令電流發生器
嗡嗡聲，每個通道具有獨立的幅度控制，以促進細胞穿透
體積小巧，占用的機架空間更少，而且整潔，易于使用，并且控件定義明確
可選的X1000電壓增益交流耦合探頭用于細胞外記錄
IX2-700雙細胞內前置放大器,Dagan IX2-700細胞內放大器是一種雙通道微電極前置放大器，設計用于多種應用，包括：單通道和兩通道細胞內記錄；單通道和兩通道細胞外記錄；離子選擇電極放大器 教學應用程序要求易于使用。

IX2-700雙細胞內前置放大器,Dagan IX2-700細胞內放大器是一臺完整的儀器，具有直流和脈沖電流通過能力，濾波，電極阻抗測試以及背光（用于黑暗實驗室）LCD電壓和電流表。它設計用于多種應用，包括：細胞內記錄；和細胞外錄音（可選，頭戴式耳機8024-15）。包括一個蜂鳴按鈕，但是可選的BUZ-1通用蜂鳴箱增加了幅度，持續時間和頻率功能。





IX2-700雙細胞內前置放大器,Dagan IX2-700細胞內放大器 技術指標

前面板大小：
37毫米（1-1 / 2英寸）x 29毫米（1-1 / 8英寸）x 23毫米（7/8英寸）
標準后臺：
對于2至50兆歐電極，N = 1（10兆歐反饋電阻）。IX2-700包含兩個Headstage。

電流倍數N	馬克斯一世	RF（反饋電阻）	RMS噪聲/帶寬/模型單元電阻	電橋平衡范圍（歐姆）	cp范圍	輸入電阻
10	10微安	1兆	25uV，10Khz，1M	10M	20pF	10演出
1（標準）	1微安	10兆	50uV，10KHz，10M	1億	20pF	100Gig
0.1	100nA	100兆	50uV，1KHz，100M	1G	20pF	1000演出
0.01	10nA	1個演出	40uV，100Hz，1G	10G	20pF	10公斤
0.001	1nA	10演出	35uV，10Hz，10G	100克	20pF	100KGig

濾波器響應：將可選DC切換到1kHz，3kHz，5kHz，10kHz，30kHz和寬帶
輸入偏置電流：
1 x 10-12安培（可調至零）
脈沖上升時間：
通常在10兆歐的電阻（10至90％）中需要10微秒，在100兆歐的電阻中需要50微秒
電壓增益：
X10和X100
輸出阻抗：
所有輸出500歐姆
失調電壓：
+ 200mV
余額閱讀：
0至100兆歐除以前置放大器縮放比例N（10圈數字刻度盤）
電極阻抗測試：
每兆歐方波1mV（N）
數字極化電流范圍：
0至+ 100 nA（10轉數字刻度盤），由前置倍增器N縮放
門控刺激電流：
+2伏至+20伏電平可打開編程的激勵步長（0至+ 1000nA）
監控：
1999 mv儀表顯示通道1和2的電壓和電流以及通道1減去2的電壓（自動設置小數點）
交叉電容控制（Cx）：
用于離子選擇電極平衡
外部電流輸入BNC：
前端乘法器可縮放20nA / V
尺寸：
89毫米（3.5英寸）高，483毫米（19英寸）寬，254毫米（10英寸）深。（3 1/2英寸乘19英寸機架）
功率：
115 / 230VAC 50/60赫茲
電極座：
用于玻璃的低噪聲聚碳酸酯HB180，外徑OD為1.0至1.8 mm（需單獨訂購）
細胞外記錄：8024-15
細胞外探頭（交流耦合，電壓增益= 1000）（單獨訂購）
可選：7001
備用后臺（指定N）
IX2-700需要使用兩個移液器支架：請參見下文。

IX2-700	IX2-700-雙通道細胞內前置放大器
乙	Bootstrap Headstage驅動程序（雙速）
HB180	適用于1.0至1.8毫米玻璃的通用移液器支架
7001	備用后臺程序（指定N = 0.001、0.01、0.1、1、10）
8024-15	細胞外探頭（交流耦合，電壓增益= 1000）
BUZ-1	通用蜂鳴盒（有關詳細信息，請參閱BUZ-1數據表頁面）
