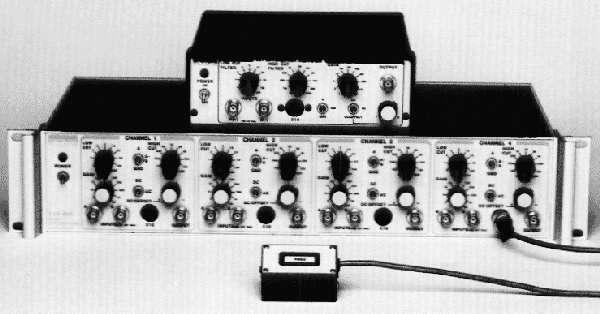

美國Dagan EX-1單通道和EX4-400四通道差分細胞外放大器
型號：EX4-400 類別： 測試測量 品牌：美國Dagan pdf資料: 美國Dagan EX-1單通道和EX4-400四通道差分細胞外放大器.pdf美國Dagan EX-1單通道和EX4-400四通道差分細胞外放大器非常適合所有需要單通道或多通道AC或DC放大和高頻濾波的非人類應用。借助可選的差分前置放大器，EX4-400和EX1是完美的單通道或多通道細胞外放大器系統(tǒng)，增益為10至20,000。
美國Dagan EX-1單通道和EX4-400四通道差分細胞外放大器特征
專為低噪聲應用而設計
+
10V輸出范圍
外部線路操作電源
低切濾波器0.1赫茲至300赫茲
高切濾波器30赫茲至100千赫茲
大型機的收益從1增加到2,000
具有或不具有可變偏移量的DC記錄
單端（A）或差分（AB）輸入
可選的舞臺，增益為10
波形的可選積分器（RMS）
可選采樣并保持以減少偽像
標準+ 700mV輸入，可選+ 2V或+ 10V
美國Dagan EX-1單通道和EX4-400四通道差分細胞外放大器技術參數：
|
主機放大器 |
前期 |
||
標準：+ 700mV 可選：+ 2V 可選：+ 10V
低切：.1，.3、1、2、3、5、10、20、30、100、300 高切：30、100、300、500、1k，2k，3k，5k，10k，30k，100k
EX4-400：包括PS-1外部電源115 / 230VAC 50 / 60Hz EX1：僅包括PS-2外部安裝電源115VAC 60Hz（對于230VAC，請訂購PS-1） 尺寸：
|
|
||
|
源電阻= 短路輸入 |
|||
|
帶寬 |
均方根值 |
聚丙烯 |
|
|
1Hz -100Hz的 |
0.3微伏 |
1.5微伏 |
|
|
1Hz -1KHz的 |
0.7微伏 |
3.5微伏 |
|
|
1Hz -10KHz的 |
1.6微伏 |
8.0微伏 |
|
|
源電阻= 100千歐 |
|||
|
帶寬 |
均方根值 |
聚丙烯 |
|
|
1Hz -100Hz的 |
0.55微伏 |
2.75uV |
|
|
1Hz -1KHz的 |
1.6微伏 |
8.0微伏 |
|
|
1Hz -10KHz的 |
3.9微伏 |
19.5微伏 |
|
|
源電阻= 1兆歐 |
|||
|
帶寬 |
均方根值 |
聚丙烯 |
|
|
1Hz -100Hz的 |
1.6微伏 |
8.0微伏 |
|
|
1Hz -1KHz的 |
4.7微伏 |
23.5微伏 |
|
|
1Hz -10KHz的 |
11uV |
55uV |
|
|
源電阻= 10兆歐 |
|||
|
帶寬 |
均方根值 |
聚丙烯 |
|
|
1Hz -100Hz的 |
5.0微伏 |
25uV |
|
|
1Hz -1KHz的 |
14uV |
70uV |
|
|
1Hz -10KHz的 |
25uV |
125uV |
|
|
探頭輸入連接器（請指定以下兩個之一）
4001或4002探頭帶有BNC連接器或1mm（0.04"）尖端插孔 與Dagan HB180微電極支架配合用于玻璃移液器。也可以與帶有金屬電極的BNC引腳一起使用。<> • 1毫米烙鐵頭（0.04英寸，實際直徑1.02毫米），最適合用于連接金屬電極的導線（4002探頭） 附帶標準的Tip Jack連接器的配合 |
4001差分探頭：增益為10，電容中和（通常與玻璃電極一起使用）
4002差分探頭：增益為10（通常與金屬電極一起使用）
積分器（True RMS）：背面板BNC提供放大信號的真實RMS輸出。
采樣和保持：通過后面板BNC TTL激活采樣和保持，以減少偽像。
自動歸零偏移：跟蹤積分器控件位于后面板上，請參見描述
線路陷波濾波器：過濾來自輸出信號的線路頻率噪聲（指定50或60 Hz）。
繼電器探頭： BNC和開關在小盒中（在探頭電纜上），帶有分離式繼電器，用于染色
|
EX-1 |
臺式機柜中EX4-400的一個通道（包括壁掛式PS-2電源或設置為120 V或230 V的PS-1電源） |
|
EX4-400 |
四路差分放大器（包括115或230VAC的PS-1外部電源）指定120或230伏。 |
|
4001 |
胞外差分探頭，增益為10，帶帽。補償 |
|
4002 |
細胞外分化期，獲得10，無上限。comp |
|
PS-1 |
現在已包含在EX1的基本價格中 |
| PS-1 | PS-1外部電源，更換單元。可以在出廠時設置為120 V，60 Hz或230 V，50 Hz。 |
|
EX-I |
每個通道的積分器（True RMS）- |
|
特例 |
每個通道的采樣和保持- |
|
- |
自動清零偏移選項，請參見描述 |
|
EX缺口 |
50 / 60Hz線路陷波濾波器選件-每通道- |
|
RP |
電流注入繼電器探頭 |
