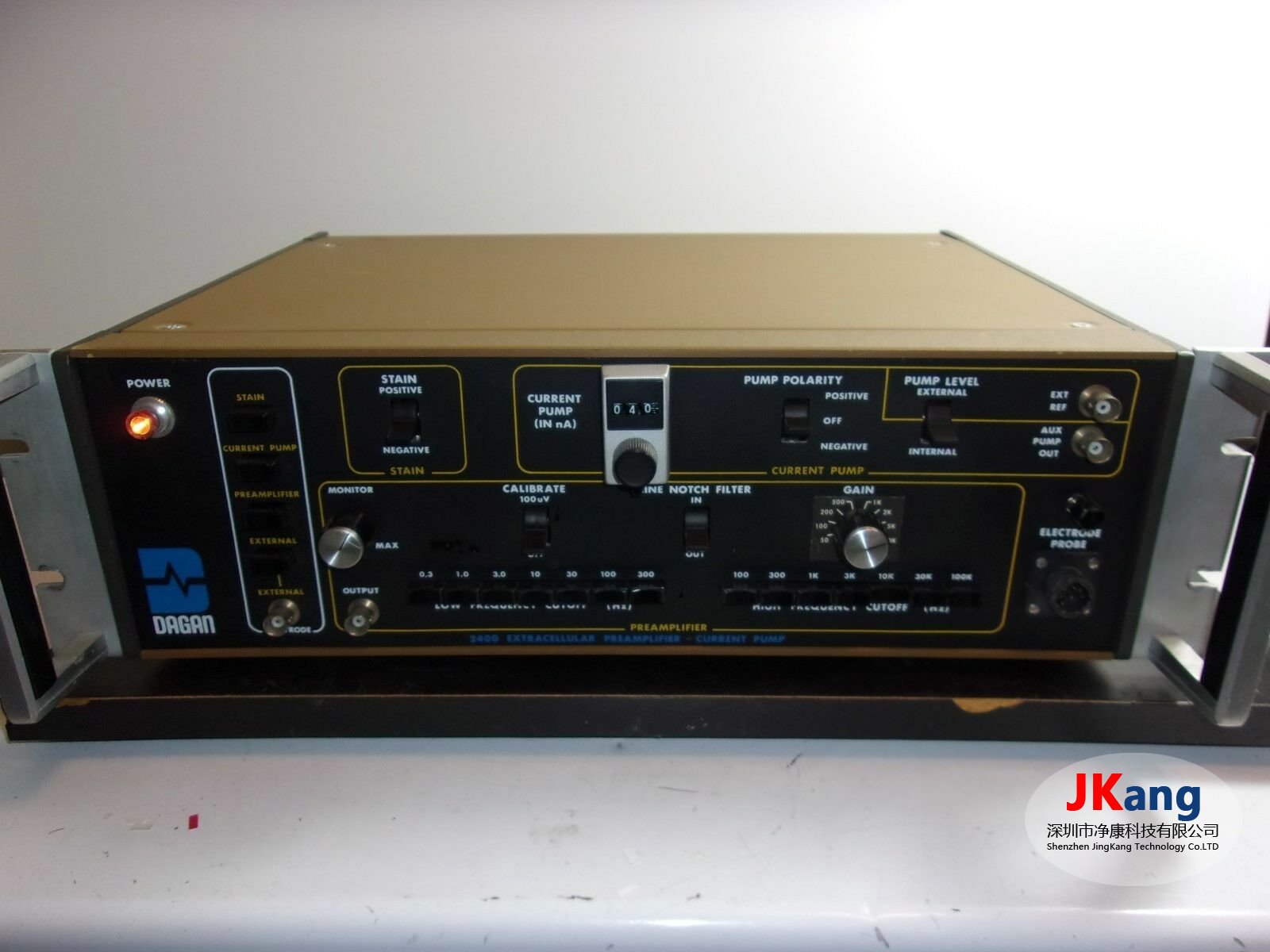

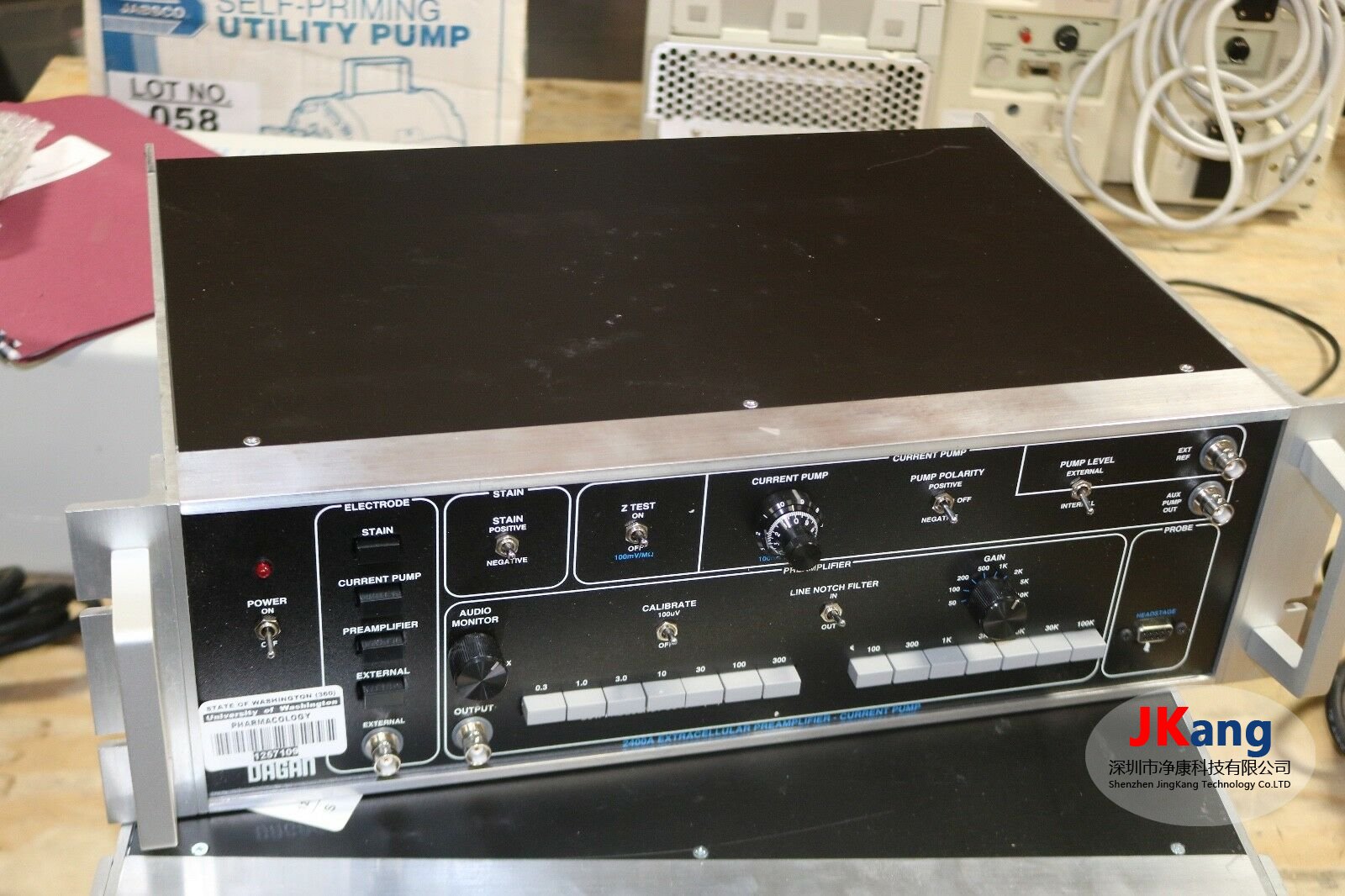

2400A 細胞外前置放大器電流泵系統是一個出色的低噪聲前置放大器

2400A 前置放大器當前泵系統的設計是最通用的，電容中和前置放大器可用。此外，低噪聲，內置音頻監控放大器以及通過幾種不同方法通過微電極注入電流和電壓的能力，將使2400A實際上成為您實驗室中最值得信賴和能力最強的儀器。

Dagan結合了其在生物記錄放大器和電流注入技術方面的知識，從而生產出了一款真正的通用儀器，它是精確度的標準。力量，靈活性和易操作性在業內無與倫比。2400A還是Dagan 6400型高級可編程六通道微離子電滲療法電流發生器的理想錄音前置放大器伴侶。它們一起為您提供最先進，最精確的儀器，可用于進行微離子電滲療法的藥物注射。



Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器部分

2400A系統的核心是其通用的前置放大器部分，該部分由高增益，低噪聲中和前置放大器，有源濾波器和音頻放大器組成。中和的輸入電容允許在高微電極電阻的情況下查看快速上升的信號。



由于細胞外和微離子電滲析記錄可能涉及數十兆歐的微電極電阻，因此電流噪聲（除電壓噪聲外）成為重要的考慮因素。2400A系統前置放大器設計用于高阻抗和低阻抗電極。在所有情況下，其噪聲水平都將接近約翰遜噪聲理論最小值（由微電極電阻產生）。



前置放大器部分的電壓增益非常高（開關選擇為：50、100、200、500、1000、2000、5000或10,000）。在微電極和記錄儀器之間不再需要其他附加放大。



CALIBRATE開關允許從前置放大器傳遞精確的信號以校準記錄或查看儀器



有源濾波器的完整補充意味著可以調整頻率響應以提供最大的信噪比。選擇了高頻和低頻截止濾波器的七個頻率，以提供完整范圍的記錄帶寬。通過方便快捷的按鈕開關進行選擇。



通過打開雙T型有源LINE陷波濾波器，可以消除由60（或50）赫茲電源線引起的干擾問題。



內部音頻功率放大器滿足對前置放大器輸出進行音頻監視的要求。音頻電平由MONITOR控件確定，另外一個8歐姆揚聲器（可選）插入樂器后面板，以在需要的地方提供聲音。



Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器細胞罐



可以使用STAIN開關或來自電流泵的受控但較小的電流來標記您的微電極記錄部位，以便于視覺識別。



STAIN發生器可提供高電阻限制電流，并具有極性選擇，可與金屬和玻璃電極一起使用。2400A還允許您通過EXTERNAL BNC連接器直接進入電極，從而滿足將來的任何污漬要求。



頭探

通過使用包含第一個前置放大器增益模塊以及其他微電極終端所需的所有電路的探頭，可以實現無電容負載效應的超低噪聲實驗設置。



探針上的高分辨率中和控件可輕松實現電容中和。當您的微電極電阻大于幾兆歐時，此功能使您能夠微調信號上升時間。



低噪聲屏蔽探頭電纜是如此靈活，以至于輕巧的探頭臺將始終留在您想要的位置。



頭架式電極控制開關



ELECTRODE控制開關提供微電極終端的獨特組合。按下按鈕會將2400A系統從（1）用于標記記錄位置的高電流污點發生器更改為（2）高達1000nA的受控正或負理想電流源，至（3）低噪聲中和前置放大器和音頻顯示器，或（4）為您將來可能遇到的任何需要直接連接到微電極。所有這些都無需接觸探針或微電極。



Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器當前泵



電流泵可提供從0到正負1000 nA的精確調節電流，用于通過離子電滲療法從微電極注入染料或藥物?？梢酝ㄟ^將電極開關推至“電流泵”位置將電流通過探頭注入微電極。如果需要在記錄電極以外的其他電極上終止電流泵，則其輸出電流始終可通過AUX PUMP OUT BNC連接器獲得。將PUMP LEVEL開關設置在INTERNAL位置時，當前大小由十轉數字讀數撥盤設置。極性由“泵極性”開關設置。該開關的OFF位置將理想的電流發生器編程為零nA輸出，這是將已調出的CURRENT PUMP電平設置為零nA的快速方法。



將PUMP LEVEL開關設置為EXTERNAL時，在EXT REF BNC插孔中提供外部雙極性模擬信號，就可以通過參考信號的大小和極性在外部對理想電流源進行編程。（直接與任何計算機上的D / A轉換器接口。

Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器規格參數：

帶寬	源電阻
	100 Kohm	1兆歐	10兆歐
1 Hz至1 K Hz	1.6 uV RMS	4.5 uV RMS	16 uV RMS
	8 uV PP	22 uV PP	80 uV PP
1 Hz至10 KHz	4.5 uV RMS	12 uV RMS	40 uV RMS
	22 uV PP	60 uV PP	200 uV PP

阻抗（Z）測試： 100mV /兆歐

中和：位于探頭上的15圈控制器。范圍是0到100 pF。

輸入阻抗：大于10,000兆歐

輸入連接器：最小。哄

輸出： 10歐姆，峰峰值為20伏，BNC連接器

增益： 50、100、200 500、1K，2K，5K，10K

過載恢復：恢復非?？欤ǔＶ挥卸种坏綆缀撩?，除了在Stain之后，恢復時間為20到40秒。

噪聲：由于放大器和源電阻（考慮到電流和電壓噪聲），RMS和峰峰值（PP）

校準發生器： 100 mV @ 1％，峰峰值方波，150 Hz

線路陷波濾波器：標準60 Hz，（可選50 Hz）。抑制比為200到1或46 dB。

高頻濾波器：激活20dB / decade，按鈕開關選擇3dB點；100、300、1000、3K，1OK，30K和100KHz。

低頻濾波器：有效20 dB /十倍頻，按鈕開關選擇3 dB點；0.3、1.0、3.0、10、30、100和300 Hz

音頻監視器：內部音頻功率放大器監視前置放大器的輸出。聲音級別由監聽器控件控制。輸出是通過后面板上的兩個接線柱進行的，建議使用8歐姆揚聲器。


Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器泵

泵級別：外部：到后面板BNC插孔的負10到正10伏之間的模擬電壓會產生負1000 nA到正1000 nA的電流。內部：內部位置可啟用20圈數字刻度盤電流設置?？潭缺P以nA讀出，范圍為0到1000 nA。極性由“泵極性”開關確定。

污漬：將15伏的正電壓（對于金屬電極）或負電壓（對于玻璃電極）限制為10,000歐姆。

電極（探頭模式）：四工位按鈕開關通過探頭中的簧片繼電器將探頭輸入連接器連接到四個功能，從而選擇操作模式。四個功能是：

電流泵：儀器的“電流泵”部分通過探頭連接到電極。始終可以通過AUX PUMP OUT BNC插孔使用CURRENT PUMP。

前置放大器：探頭和音頻監控放大器已連接至電極。

EXTERNAL：電極連接到EXTERNAL BNC插孔。該位置可直接進入電極以通過任何電壓或電流

保持：高水平的保持電流被饋送到微電極



Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器常規信息：

電源： 120 VAC，60 Hz，6瓦（可選230 VAC，50 Hz，4瓦）

尺寸：主機：89毫米（3.5英寸）高，483毫米（19英寸）寬，254毫米（10英寸）深。適合美國標準的19英寸機架。包括機架安裝硬件。重量。5千克（11磅）

探針：減少 57毫米（2 1/4英寸）X 32毫米（1 1/4英寸）X 25毫米（1英寸）安裝板?？刹鹦稐U的直徑為6.3毫米（1/4英寸）X 76毫米長（ 3“）。

主機電纜的探頭為7芯低噪音屏蔽電纜，長3米（10'）。







Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器探頭輸入連接器（請指定以下兩個之一）

Dagan 2400A細胞外前置放大器,Dagan前置放大器2400A,2400A低噪聲前置放大器帶有BNC連接器或1mm尖端插孔

BNC   （最需要的，如果沒有其他規定，則為標準）

與Dagan HB180微電極支架配合用于玻璃移液器。





1毫米技巧插孔

與標準0.04英寸Tip Jack連接器配合

Dagan 2400A和2400B及其相關配件目前不可用。
