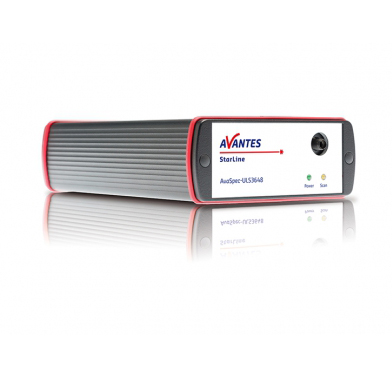

AVANTES AvaSpec-ULS3648高分辨率光譜儀,AvaSpec-3648光纖光譜儀
型號：AvaSpec-ULS3648 類別： 測試測量 品牌：荷蘭AVANTES pdf資料: AVANTES AvaSpec-ULS3648高分辨率光譜儀,AvaSpec-3648光纖光譜儀.pdf- AVANTES AvaSpec-ULS3648高分辨率光譜儀是一款高分辨率光譜儀，分辨率可達0.05nm。此外，該光譜儀具有電子快門，積分時間可達10微秒，可以有效避免探測器飽和，非常適用于探測連續激光等強光信號。
- AVANTES AvaSpec-ULS3648高分辨率光譜儀有很多選件，深紫外探測器鍍膜可以加強在深紫外波段的響應，靈敏度增強透鏡來提高200-1100nm的靈敏度，消二級衍射濾光片可以減小二級衍射效應。此外，AvaSpec-ULS3648 光譜儀可以提供多種不同規格的狹縫、光柵、光纖接口可供選擇。AvaSpec-ULS3648光譜儀可以配置成2通道直至10通道，使得各個通道間可以同步讀出數據，或者實現高分辨率的寬譜段測量（每個通道都是高分辨率，但覆蓋較短的譜段范圍）。
- AVANTES AvaSpec-ULS3648高分辨率光譜儀通過一根USB2線與計算機相連，通信速率高達480Mbps，對應著3.7ms的數據傳輸速度。AvaSpec-ULS3648光譜儀標配AvaSoft-Basic基礎版軟件、操作手冊（包括一個快速操作指南）、USB線。
AVANTES AvaSpec-ULS3648高分辨率光譜儀,AvaSpec-3648光纖光譜儀產品參數：
- 光學平臺：對稱Czerny-Turner，焦距75 mm
- 波長范圍：200 – 1100nm
- 靈 敏 度：160,000（單位：計數/微瓦每毫秒積分時間）
- 探 測 器：3648像元CCD線陣
- 信 噪 比：350:1
- 積分時間：10μs– 10分鐘
- 外型尺寸：175 x 110 x 44 mm（單通道）
- 重 量：716 g
- 分辨率（FWHM）：0.05 –20 nm，與配置有關（見下表）
|
狹縫寬度 (μm) |
||||||
|
光柵線對數(線/mm) |
10 |
25 |
50 |
100 |
200 |
500 |
|
300 |
0.60-0.70* |
1.10-1.30* |
2.20-2.40* |
4.60 |
9.00 |
20.0 |
|
600 |
0.30-0.36* |
0.58-0.68* |
1.17 |
2.20 |
4.50 |
10.0 |
|
830 |
0.25 |
0.48 |
0.93 |
1.70 |
3.40 |
8.0 |
|
1200 |
0.14-0.18* |
0.30 |
0.62 |
1.08 |
2.20 |
5.0 |
|
1800 |
0.09-0.11* |
0.18 |
0.36-0.40* |
0.78 |
1.50 |
3.7 |
|
2400 |
0.07-0.09* |
0.13-0.15* |
0.26-0.32* |
0.40-0.64* |
1.10 |
2.7 |
|
3600 |
0.05-0.06* |
0.10 |
0.19 |
0.40 |
0.80 |
2.0 |
*取決于光柵的起始波長；波長越長，色散越大，分辨率越高。
