ATS 549通用小部件超聲模體,ATS 549超聲模體
型號：ATS 549 類別： 科研模型 品牌：美國ATS pdf資料: ATS 549通用小部件超聲模體,ATS 549超聲模體.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
ATS 549通用小部件超聲模體，ATS 549超聲模體是一種簡單，全面的評估成像系統的方法，工作頻率范圍為2.25至15.0 MHz。該型號的前6厘米設計用于容納較高頻率，而6-30厘米之間的區域保留用于低于7.5 Mhz的頻率。充滿水時的掃描井提供了評估內窺鏡探針的理想方法。只需將換能器的有效區域放在模體表面上，程序與任何標準線性換能器相同。

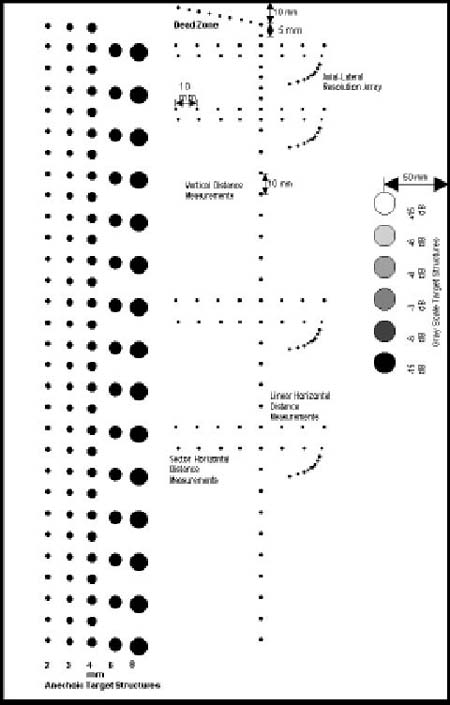

ATS 549通用小部件超聲模體，ATS 549超聲模體設計了單絲線目標組合，用于距離測量和組織模擬不同大小和對比的目標結構。一百二十（120）個囊狀目標結構垂直排列，從而允許整個目標組在一個視圖中顯示。由于背景材料和目標結構的聲學相似性，已經消除了由失真，陰影或增強引起的偽像。提供了從+15到-15 dB對比的六個灰度目標，以評估系統顯示的動態范圍和灰度處理性能。
ATS 549通用小部件超聲模體，ATS 549超聲模體測試已執行
死區或戒指
垂直測量校準
水平測量校準
靈敏度/滲透
功能決議
焦點區
軸向和橫向分辨率
圖像均勻性
灰度和顯示動態范圍
ATS 549通用小部件超聲模體，ATS 549超聲模體用途：
質量保證
常規臨床表現
在制造
研究和發展
教學
包括便攜箱和內置掃描井。
ATS 549通用小部件超聲模體，ATS 549超聲模體規格
*標稱尺寸
**可根據要求提供其他衰減

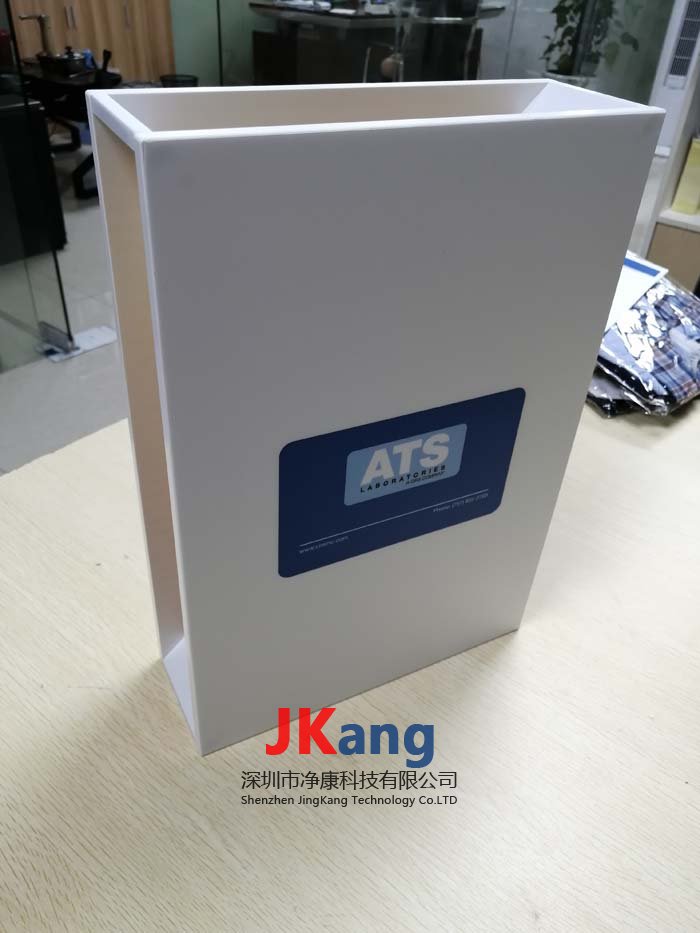

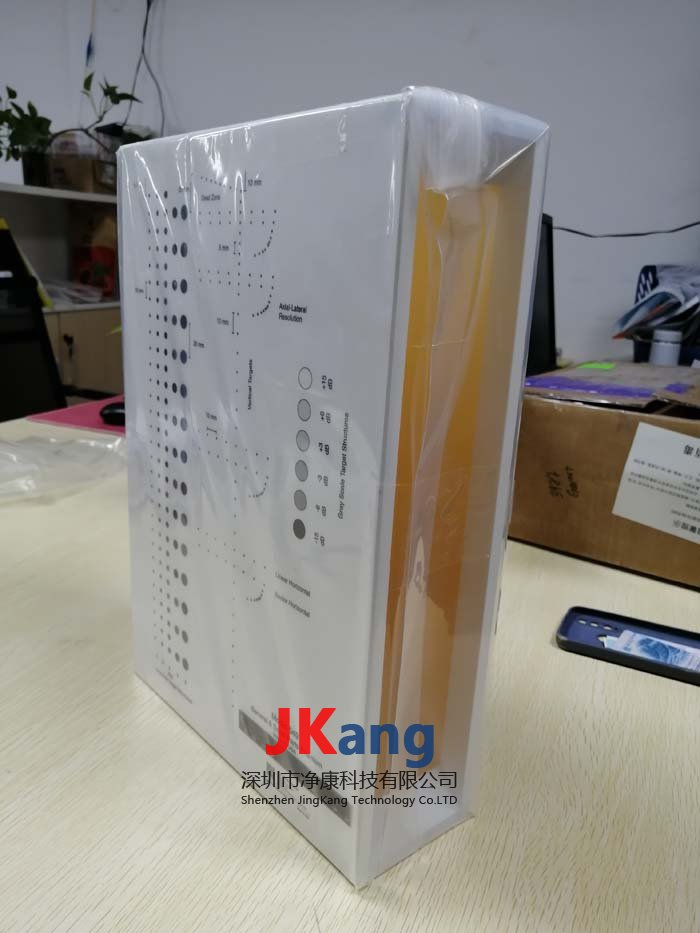

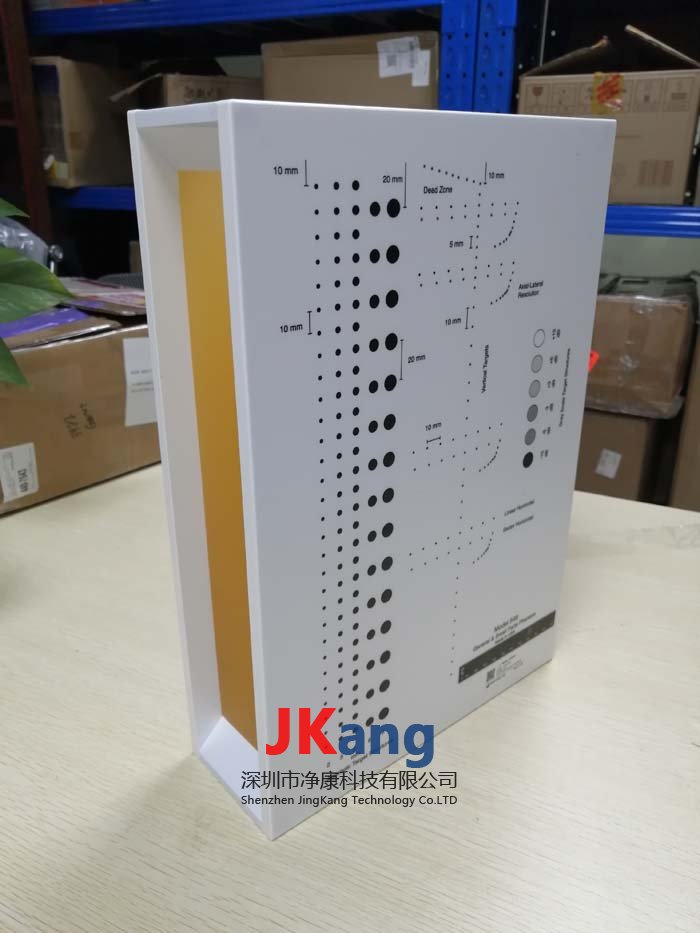

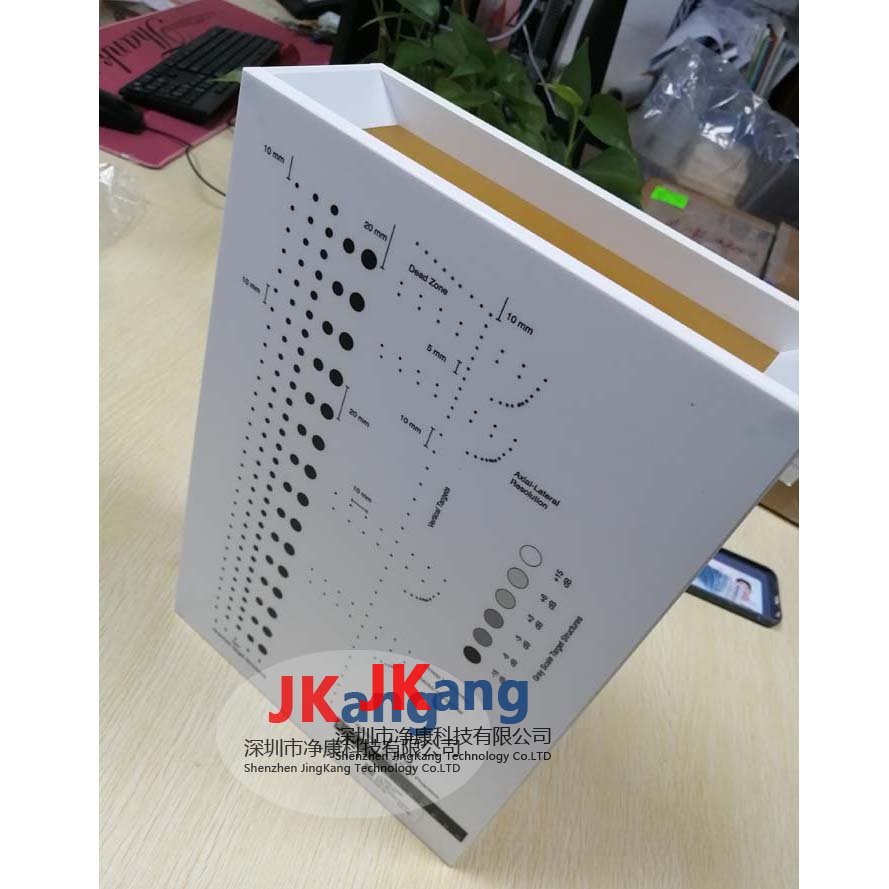

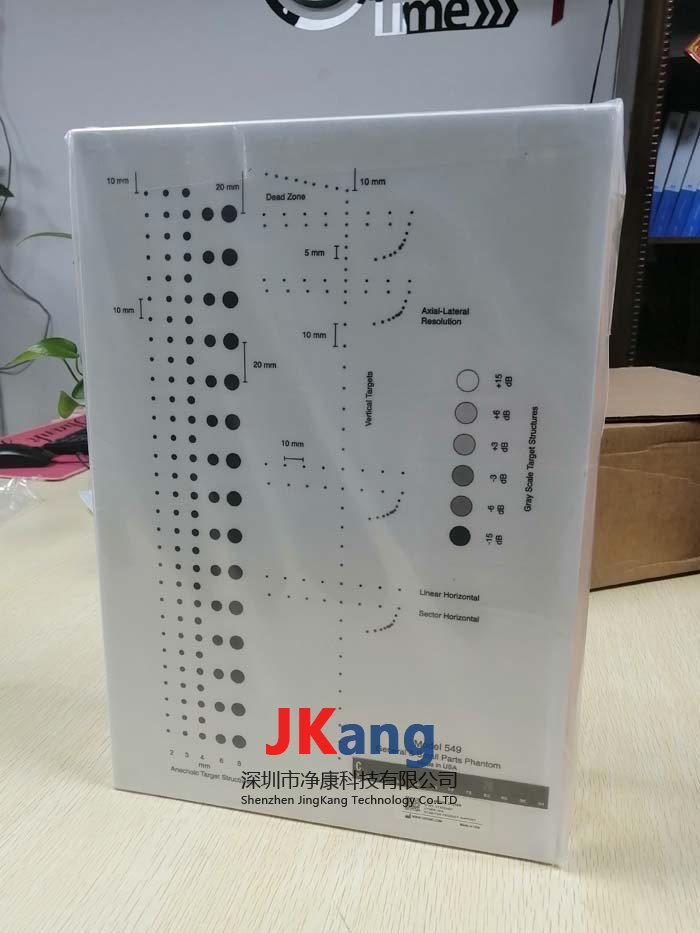

ATS 549通用小部件超聲模體,ATS 549超聲模體實物拍攝：
ATS 549通用小部件超聲模體，ATS 549超聲模體設計了單絲線目標組合，用于距離測量和組織模擬不同大小和對比的目標結構。一百二十（120）個囊狀目標結構垂直排列，從而允許整個目標組在一個視圖中顯示。由于背景材料和目標結構的聲學相似性，已經消除了由失真，陰影或增強引起的偽像。提供了從+15到-15 dB對比的六個灰度目標，以評估系統顯示的動態范圍和灰度處理性能。
ATS 549通用小部件超聲模體，ATS 549超聲模體測試已執行
死區或戒指
垂直測量校準
水平測量校準
靈敏度/滲透
功能決議
焦點區
軸向和橫向分辨率
圖像均勻性
灰度和顯示動態范圍
ATS 549通用小部件超聲模體，ATS 549超聲模體用途：
質量保證
常規臨床表現
在制造
研究和發展
教學
包括便攜箱和內置掃描井。
ATS 549通用小部件超聲模體，ATS 549超聲模體規格
| 一般 | |
| 整體尺寸 | 36.5 x 25.7 x 9.5 cm |
| 筑屋材料 | PVC |
| 室壁厚度 | 1.0厘米* |
| 掃描表面 | 4 |
| 掃描表面尺寸 |
21.0 x 7.0厘米 31.5 x 7.0厘米 |
| 重量 | 7.1千克（15.5磅） |
| 組織模仿材料 | |
| 類型 | 聚氨酯橡膠 |
| 冰點 | <-40°C |
| 熔點 | > 100°C |
| 衰減系數 | 0.5 dB / cm / MHz±5.0％** |
| 聲音的速度 | 在23°C時1450 m / s±1.0％ |
| 線目標 | |
| 材料 | 單絲尼龍 |
| 直徑 | 0.05毫米和0.12毫米 |
| 位置容差 | ±0.1毫米 |
|
垂直組 間隔間距 深度1.0 - 6.0厘米 深度6.0 - 30.0厘米 深度 |
.5 cm 1.0 cm 1.0 - 30.0 cm |
|
水平組 數量組 間隔間距 深度 線性陣列組 扇區/凸集陣列組 |
8 1.0 cm 2.0,5.0,14.0,20.0 cm 2.5,5.5,15.0,21.0cm |
|
死區組 側向位移 間隔間距 深度 |
5.0毫米 1.0毫米 2.0 - 10.0毫米 |
|
軸向 - 橫向分辨率組 深度（第一軸向目標） 掃描表面1 掃描表面2 掃描表面4 |
2.5，5.5，15.0，21.0厘米 7.0厘米 13.0，19.0，28.5，31.5厘米 |
| 區間間距 | 0.5,1,2,3,4毫米 |
| 消聲目標結構 | |
| 類型 | 非回聲，圓柱形 |
|
第2組，第3組，第4 組每組目標 直徑 深度掃描表面1 |
30 2.0,3.0,4.0 mm 1.0 - 30.0 cm |
|
第6組， 每組8 mm目標 直徑 間隔間距（中心到中心） 深度掃描表面1 |
15 6.0,8.0 mm 2.0 cm 2.0 - 30.0 cm |
| 灰度目標結構 | |
| 類型 | 回聲，圓柱形 |
| 目標數量 | 6 |
| 直徑 | 10.0毫米 |
| 深度 | 5.0厘米 |
| 相對于背景材料的對比度 | （dB）+ 15，+ 6，+ 3，-3，-6，-15 |
*標稱尺寸
**可根據要求提供其他衰減

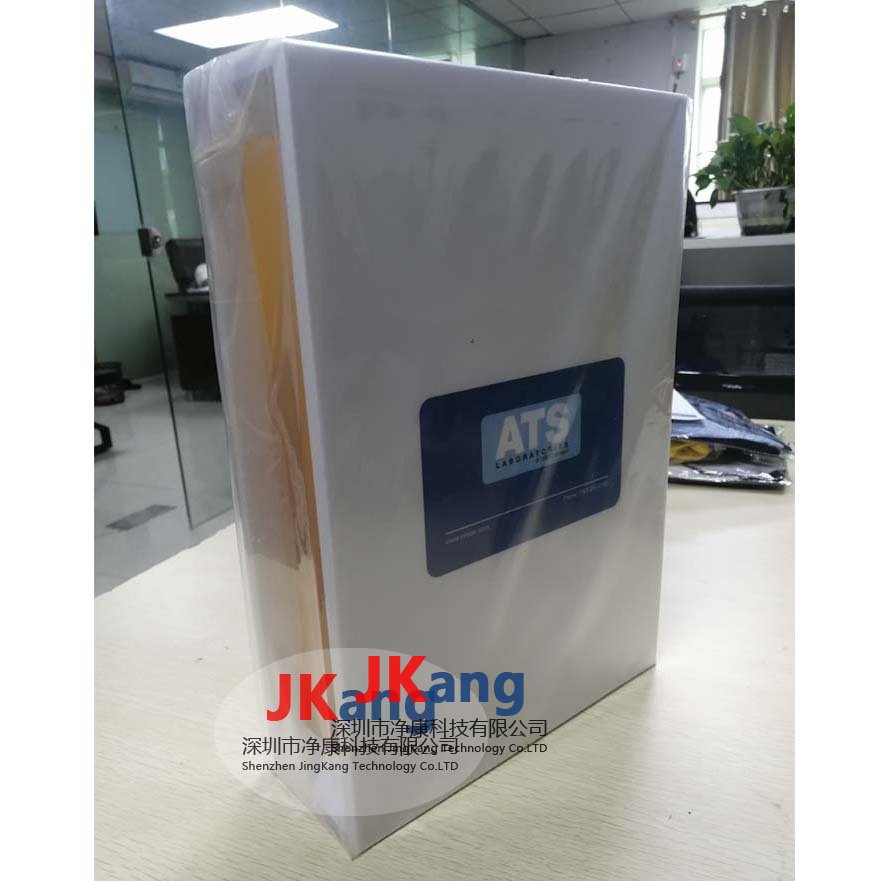

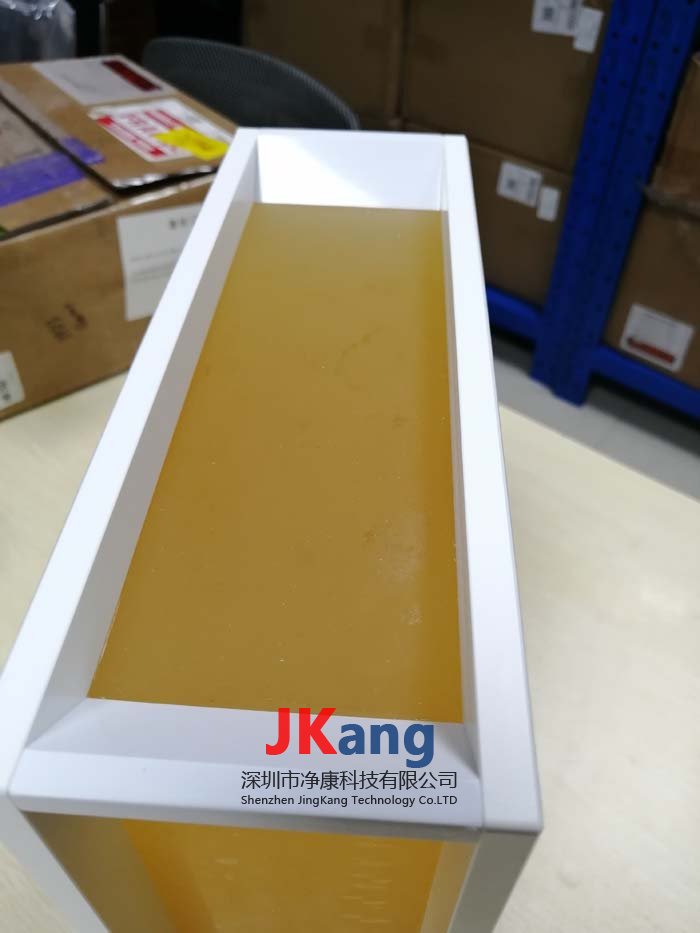

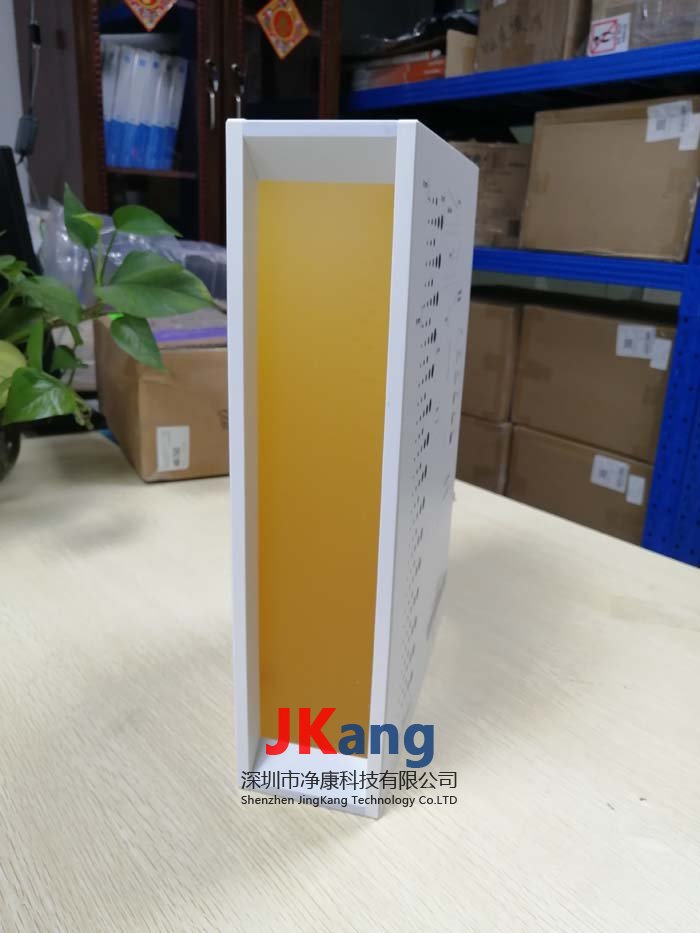

ATS 549通用小部件超聲模體,ATS 549超聲模體實物拍攝：
