HPCS 模擬校正霍爾探頭,Group3 HPCS探頭
型號：HPCS 類別： 測試測量 品牌：新西蘭Group3 pdf資料: HPCS 模擬校正霍爾探頭,Group3 HPCS探頭.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品

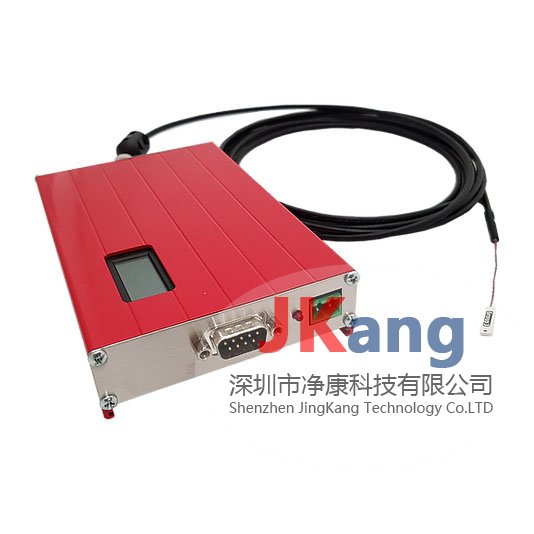

HPCS 模擬校正霍爾探頭,Group3 HPCS探頭
Group3,Group3校正探頭,HPCS探頭,Group3探頭,Group3 HPCS,Group3 HPCS探頭,Group3 HPCS霍爾探頭
模擬校正霍爾探頭，可選擇高達 2.2 特斯拉的最大場。
HPCS 模擬探頭可以配備封裝的霍爾傳感器或安裝在標準 PCB 中。
探頭具有200khz的快速響應速度。
精度為滿量程的 ±0.02% + 場的 0.01% +0.00002 特斯拉，最高可達 10khz。
HPCS 模擬校正霍爾探頭,Group3 HPCS探頭產品特征：
- 校正線性和溫度
- 精確到 0.02% ,10°C 至 50°C
- 可校準至 2.2 特斯拉
- 帶或不帶顯示器
- 封裝或 PCB 中的探針頭
- 最小標準電纜長度 2 米
- 不包括電源
探測
封裝的霍爾傳感器^ h EAD
環氧樹脂封裝的陶瓷基板
長度：14mm – 見單獨的圖表
橫截面：2.0mm 厚（在場方向）x 5mm 寬。
傳感器位置：距離探頭自由端1.5mm
電纜長度：最少 2.0 米，最多 30 米 (由客戶指定 ）
當場矢量進入環氧樹脂側時，極性輸出為正
探測
PCB 樣式 - 探針頭
環氧玻璃層壓板（標準pcb材料）
長度：從電纜應力消除裝置到霍爾傳感器 100 毫米（最?。?/span>
橫截面：1.6mm 厚（在場方向）x 10mm 寬。
傳感器位置：距離探頭自由端2.5mm
電纜長度：最少 2 米，最多 30 米 米（由客戶指定）
極性：當場矢量進入探頭平面時輸出為正
完全校正的操作條件
磁場：型號代碼中指定的雙極磁場范圍
溫度：10℃至50 º Ç
輸出
電壓：型號代碼中指定的雙極性輸出范圍
精度： ±（滿量程的 0.02% + 場的 0.01% +0.00002）特斯拉
± 1% 大約 10kHz 以上的場分量
帶寬（小信號）：0 到 >200kHz（-3dB 點）
帶寬（全輸出）：0 到 35kHz 正弦波（20 伏峰值到
峰值 輸出）
壓擺率：>2V/ m s
噪聲水平：< 1mV pp（帶寬 0 至 10kHz，
>0.5T 滿 量程）
輸出阻抗 < 10 Ω
輸出負載 2 k Ω min.
電源輸入要求
24V 標稱交流或直流
紅色 LED 電源指示燈
AC：最大 28V，最小 17V，標稱 3VA
直流：最大 36V，最小 20V，標稱 2W。
紅色 LED 指示“開機”
過溫輸出
光耦隔離集電極和發射極，
