Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom錐形束CT成像性能模體
型號：Cone-Beam Phantom 類別： 科研模型 品牌：德國QRM pdf資料: Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom錐形束CT成像性能模體.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom錐形束CT成像性能模體用于測試診斷CT和錐形束CT的成像性能
Cone-Beam Phantom 模體主要特征：
Cone-Beam Phantom 模體主要特征：
- 用于比較不同CT和CBCT掃描儀解決方案的多用途仿真模型
- 評估所有相關的圖像質量指標
- 提供不同的低對比度部分和空間分辨率條形圖案
- 允許不同方向的MTF測量
Cone-Beam Phantom體模對于全面量化各種體積X射線掃描儀的成像性能以及比較不同的系統或技術解決方案至關重要。
專用的低對比度部分提供了測試系統低對比度分辨率的理想環境。使用空間分辨率條模式，可以直觀的方式評估系統的平面分辨率。額外的邊緣插件決定了系統在不同方向上的MTF。
圖像對比度和HU值部分量化了機器的HU值和不同設置下獲得的骨骼對比度。此外，還可以評估掃描儀的幾何精度、CNR和圖像噪聲。
Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom 錐形束CT成像性能模體
Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom錐形束CT成像性能模體參數：
圖像對比度和HU值部分量化了機器的HU值和不同設置下獲得的骨骼對比度。此外，還可以評估掃描儀的幾何精度、CNR和圖像噪聲。
Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom 錐形束CT成像性能模體
ConeBeam-Phantom 是評估計算機斷層掃描 (CT)、錐形束和平板 CT 掃描儀。
ConeBeam Phantom 的設計涵蓋了此類成像設備可實現的整個圖像質量范圍。
該模型可以根據國家和國際標準（例如 DIN IEC 61223-3-5 或 DIN IEC 61223-2-6）評估圖像質量指標。 可以獲得以下圖像質量指標：
• CT值均勻性
• CT值精度
• 圖像噪聲
• 對比度與噪聲比
• 空間分辨率（ESF、MTF、楔形）
• 空間分辨率（視覺、條形圖案）
• 面內幾何精度
• 低對比度功能
ConeBeam Phantom 對于全面量化體積 X 射線掃描儀的成像性能以及比較不同的系統或技術解決方案至關重要。
除了錐束掃描儀的整體圖像質量外，還應使用 CT 劑量學模型來測量相關劑量。 CT 劑量指數 (CTDI) 方法可應用于所有類型的錐束掃描儀。
Cone-Beam Phantom Basic 錐形束模型,Cone-Beam Phantom錐形束CT成像性能模體參數：
規格
直徑：...................................... 160 毫米
高度 (z)：................................................ 160 毫米
斷面高度：...................................... 20 毫米
體模：.......組織當量（120kVp 時）

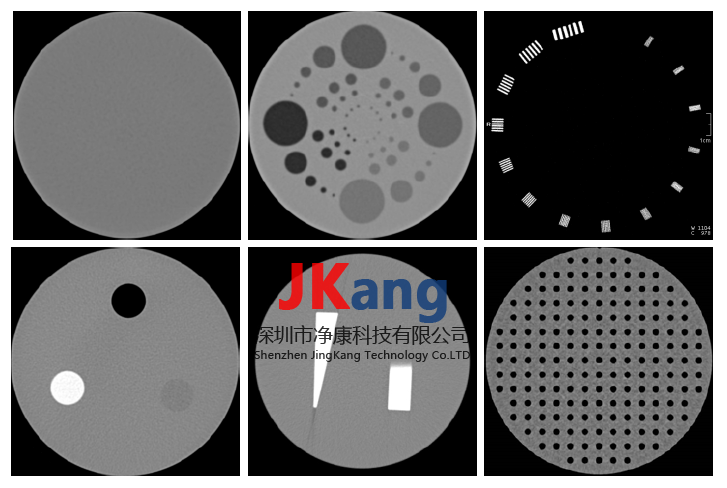

幻體由 5 個部分組成：
O 截面 - 普通
用于測量均勻性和噪聲的空白部分。
A 部分 - 對比度分辨率
對比步長 -3、-5、-10、-20 HU 刀片直徑分別以 2、4、8、16 和 32 毫米為步長。
B 部分 - 空間分辨率
14 種圓形對齊線條圖案，范圍從 4 到 30 lp/cm
C 部分 - 縮放和噪聲
3 個插入物 (D = 24 mm) 提供骨當量材料 (400 mg CaHA / ccm)、® 水當量 (CTWater ) 和空氣。
D 部分 - MTF 邊緣
兩個 PTFE 楔塊垂直對齊，用于評估不同方向的 MTF。
E 部分 - 幾何變形
孔網格，由 177 個孔（D=3mm）組成，用于測量圖像中的幾何畸變
O 截面 - 普通
測量噪聲和均勻性，為單獨安裝的定制適配器提供可選空間
