062MQA 電子密度和圖像質量模體,Cirs 062MQA模體
型號：062MQA 類別： 科研模型 品牌：美國Cirs pdf資料: 062MQA 電子密度和圖像質量模體,Cirs 062MQA模體.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
最小化劑量 • 提高圖像質量 • 增強結果
062MQA 電子密度和圖像質量模體,Cirs 062MQA模體提供了一種綜合工具，可用于對集成在放射治療設備中的錐形束 CT 系統進行電子密度校準和圖像質量評估。體模的電子校準功能增強了自適應放射治療的效果，而圖像質量特征則解決了優化圖像質量與最小化輻射劑量之間的微妙平衡。

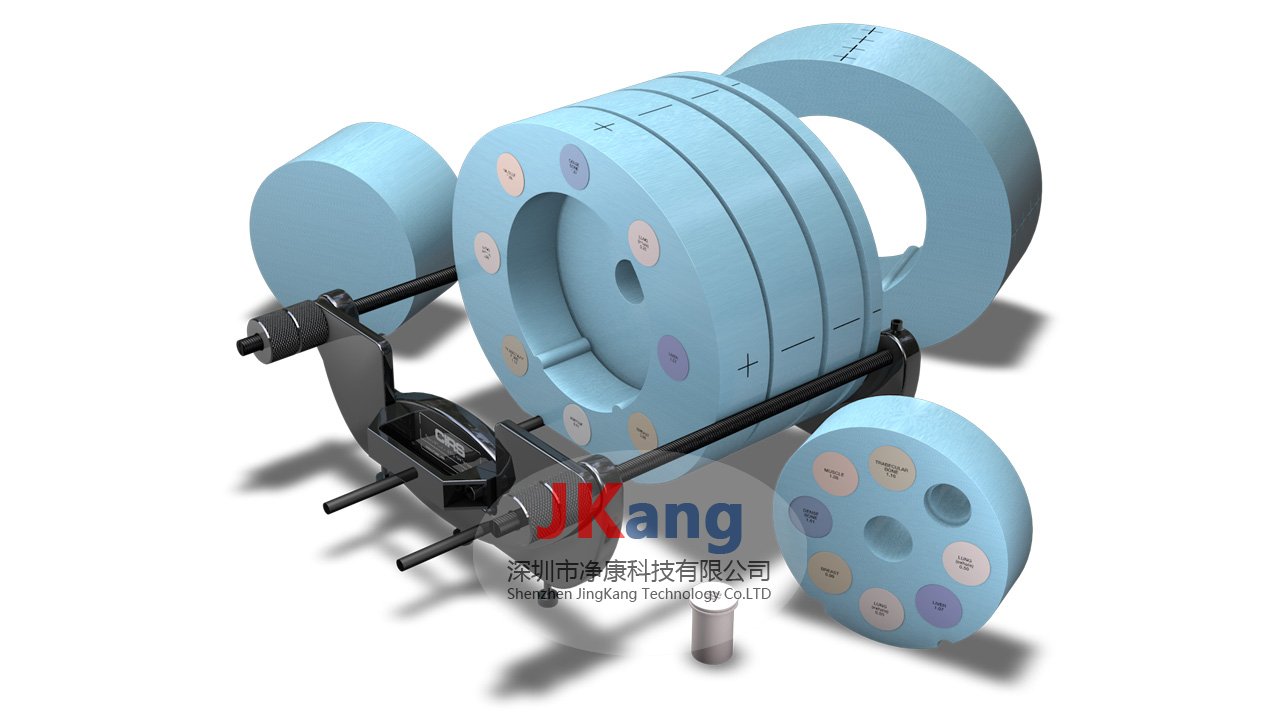

062MQA CBCT 電子密度和圖像質量模型包含 3 個模型：
- 電子密度體模（50 毫米厚）
- CBCT Phantom 與 Electron Density Phantom 一起使用
- CBCT 圖像質量幻影
100 毫米厚的機身部分有一個中心孔，用于接收 CBCT 圖像質量模型。每個 Bolus 板都經過鉆孔以容納一個離子室插件，并允許進行離子室測量，而不管圖像質量插件的位置如何。選擇截面的厚度以允許在光束的中心軸中定位包含圖像質量特征的任何層。不同厚度的截面也減少了電子密度截面可以從中心軸偏移的增量。
062MQA 電子密度和圖像質量模體,Cirs 062MQA模體特征：
- 為 AAPM TG 報告 #1 執行所有 CT 圖像 QA 測試
- 使用電離室進行劑量測量
- 校準多層 CT 和錐束 CT 中的電子密度
- 執行中心軸和偏移測量
- 在 17 個不同位置的 CT 和 CBCT 能量范圍內放置模擬組織材料
- 針對體積成像進行了優化
- 快速定位和自定義加載配置
CBCT畫質幻影
Phantom 由四層組成：空間分辨率、CT數字線性/切片厚度，低對比度和均勻性。CBCT圖像質量不同層的定位中軸的幻影可以用幻影中的幻影來完成100 毫米的身體部分或?qū)⒒糜爸苯臃胖迷谥窝b置。
空間分辨率層
空間分辨率層的設計評估 IGRT 的空間分辨率系統。 線對模式從 1 lp/cm 到16 lp/cm 嵌入背景中。為了盡量減少偽影，每個線對圖案由 350HU 的材料制成大于背景衰減。 線對圖案為 3D 圖案沿縱軸高度 12mmCBCT 圖像品質幻影?？臻g分辨率目標排列成圓形圖案。
低對比度層
低對比度層旨在評估系統檢測小對比差異。 它包含三套具有線性衰減的低對比度棒相對于 0.5%、1% 和 2% 的差異背景材料。 的直徑選擇低對比度棒來提供兩個相鄰桿之間的比率為 0.5橫截面和體積。附加功能旨在評估正交的放大倍數橫向圖像的軸并作為輸入用于計算點差Modulation的函數和后續計算轉換功能。
CT 數線性和切片厚度層
CT 數線性和切片厚度層旨在確定對比度，Hounsfield 數精度和切片厚度靈敏度。六根由空氣、低密度聚乙烯 (LDPE)、聚苯乙烯、丙烯酸、聚甲醛樹脂制成的桿
CT 數線性和切片厚度層旨在確定對比度，Hounsfield 數精度和切片厚度靈敏度。六根由空氣、低密度聚乙烯 (LDPE)、聚苯乙烯、丙烯酸、聚甲醛樹脂制成的桿
和 Teflon 用于測量 CNR和 Hounsfield 數準確度。 三排列成角度的空氣通道在等邊三角形可以用來評估切片厚度靈敏度
均勻?qū)?/span>
均勻?qū)又荚诤饬肯到y(tǒng)的生產能力整個視野范圍內的均勻圖像一個對象高度均勻的物理共有屬性方向。

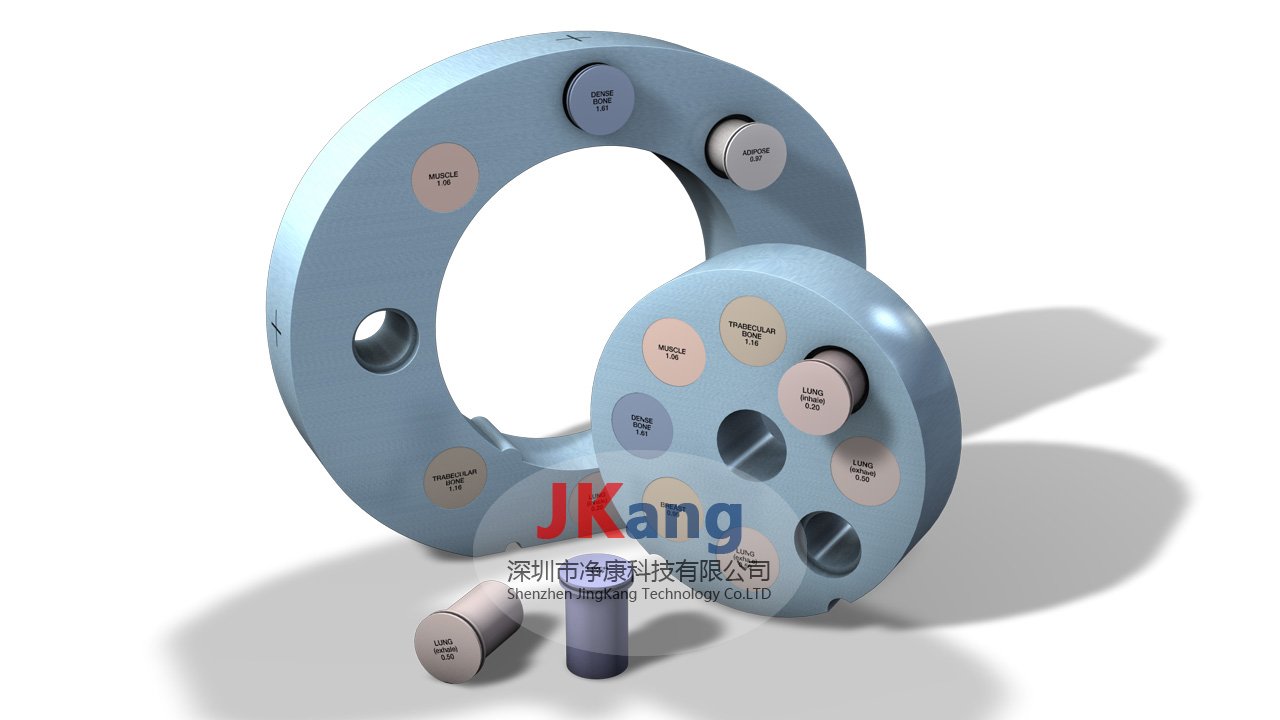

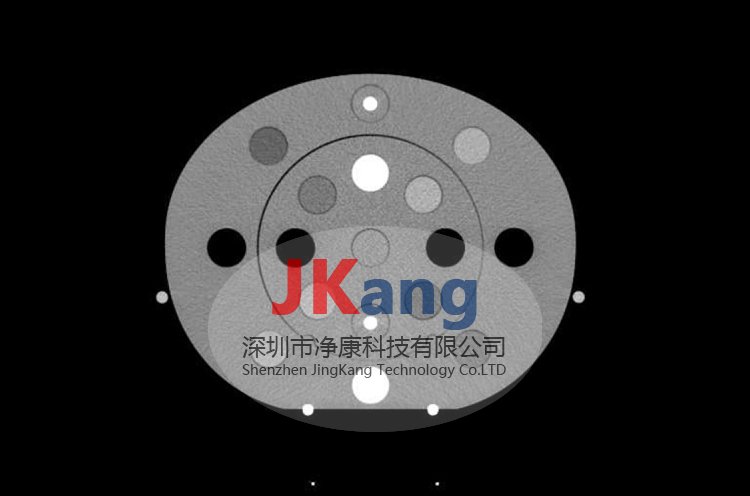

電子密度幻影
Phantom 由由 Plastic Water® 制成的嵌套圓盤組成。嵌套的磁盤允許模擬頭部和腹部配置。 八種不同的組織等效插入物可以位于掃描場內的 17 個不同位置。 這體模的幾何形狀還使用戶能夠從中心軸進行測量偏移。
整體尺寸：33 cm x 27 cm x 25 cm（寬 x 高 x 深）(13" x 10.6" x 9.8")
重量：≈ 20.5 公斤（45.2 磅）
材料：水和組織等效環氧樹脂
樹脂、工程塑料
