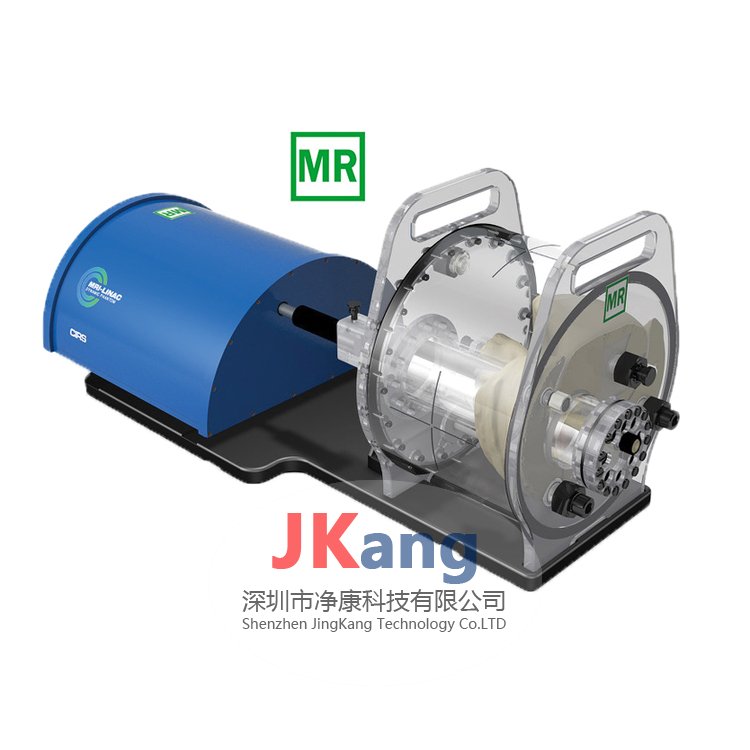

CIRS MRgRT運動管理QA體模旨在滿足此類需求。由于使用了壓電馬達和非鐵磁性材料，因此該模型是MR Safe。兩個壓電馬達通過獨立于上下方向的運動使可移動的凝膠/液體填充體移動一個包含跟蹤目標的圓柱形插入物。

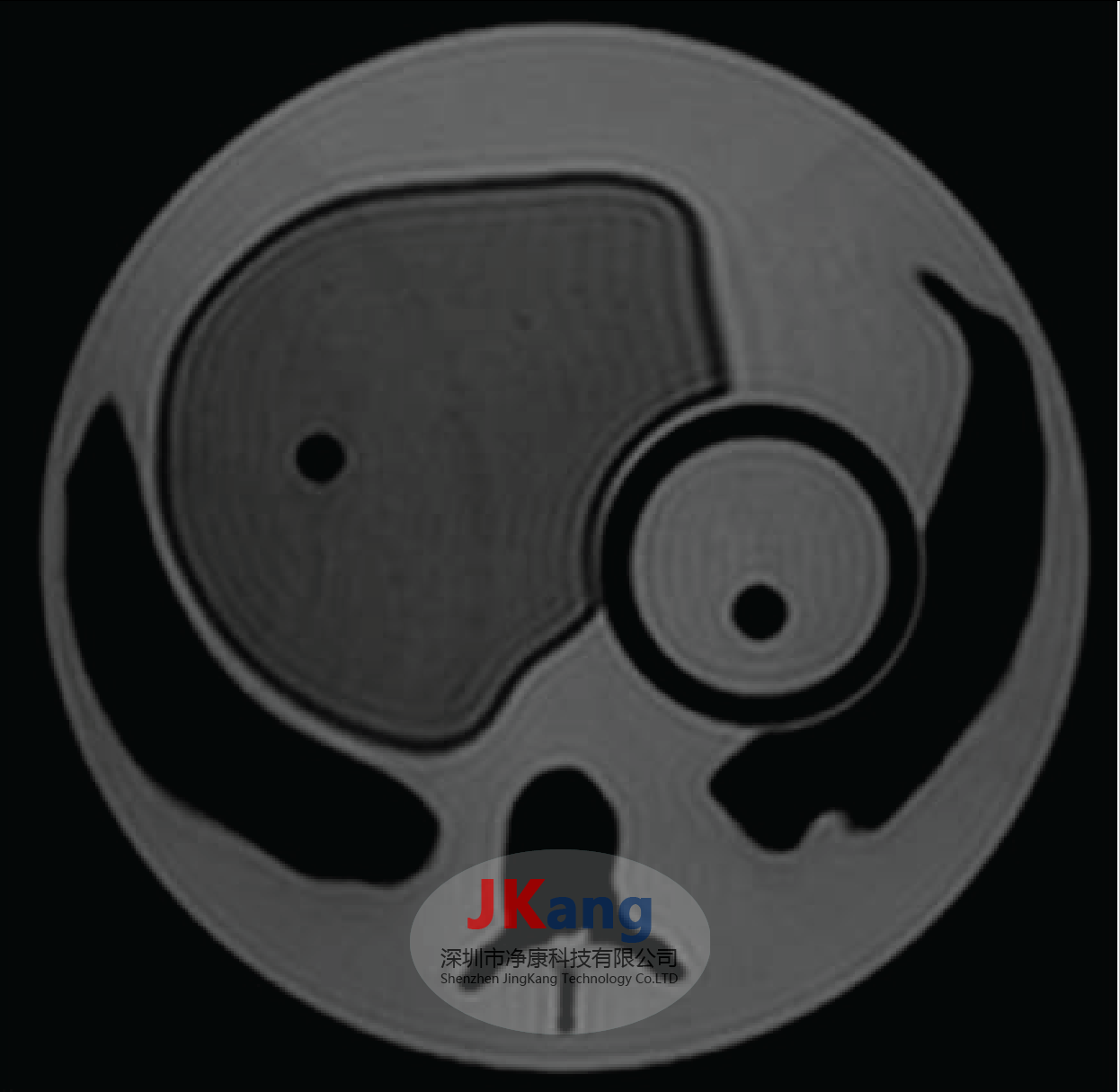

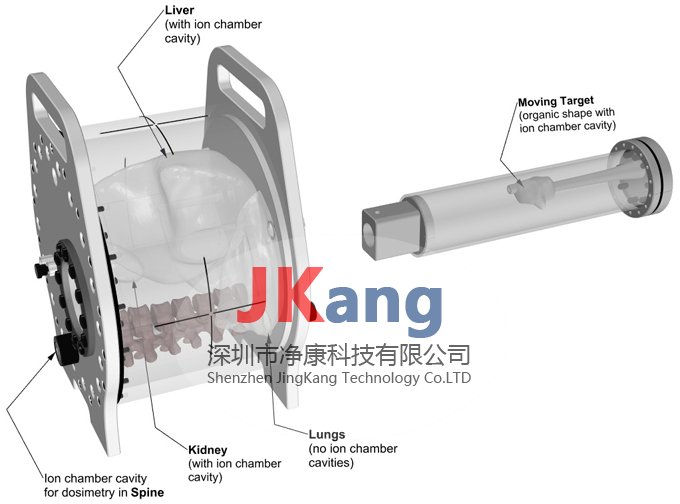

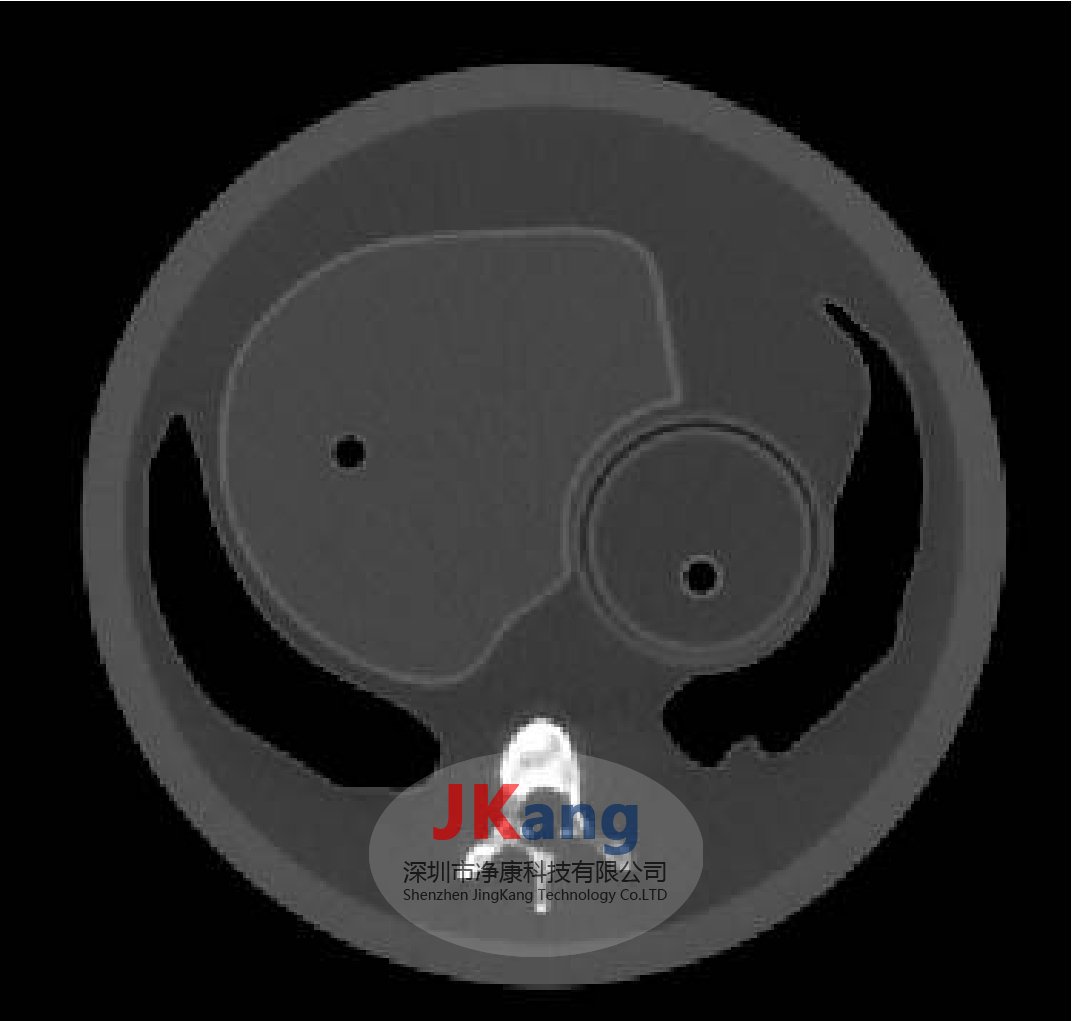

移動的插入物包含填充有凝膠的有機定形靶（腫瘤），該靶被用于填充人體的相同背景凝膠包圍。由于模擬的肺，肝，腎和脊柱，身體代表了異質背景。模擬的器官具有解剖形狀，并具有逼真的空間關系。它們充滿了能在CT和MR中形成對比的凝膠，而背景凝膠則填充了器官之間的空隙。除成像外，除肺外，所有器官均提供離子室劑量測定腔，以完成整個QA過程。從成像到計劃再到驗證劑量。

我們的幻影設計為一個帶有壓電致動器的單個單元，該致動器永久固定在MRI主體“卡住”的基板上。這樣可以快速設置，移除，填充和存儲。體模的底板在底部具有加工槽，可使用分度桿進行精確，可重復/可再現的體模MRI（MRI-Linac）對準。

CIRS運動控制軟件可以驅動此模型以及CIRS動態系列中的其他模型。除了更適合調試和常規質量檢查的多個內置運動曲線外，該軟件還允許導入復雜的患者特定呼吸波形。可以編輯這些波形的幅度，采樣率，循環時間，相移和基線位置。它還允許為插件的線性和旋轉運動設置獨立可控制的波形。可以基于幅度限制插入/移動目標的上下運動，以驗證光束等待時間。運動控制器盒為Beam-on Beam-off信號提供接口（BNC物理輸入類型），


美國CIRS 008Z MRGRT運動管理QA模體,CIRS 008Z模體特征：

• 非鐵磁性材料=> MR安全
• 屏蔽射頻干擾
• 允許磁體膛內，由于壓電摩托定位RS
• 快速設置和快速索引到沙發
• 有機異型器官處于危險之中并移動目標
•  可以在MRI，CT，PET和混合系統中成像肝臟，腎臟，脊柱和移動目標中的離子室劑量測定
• 相當于3D組織脊柱的骨標
• 運動控制器位于MR保險庫外部。通過75英尺長的以太網電纜由PC控制
• 運動目標的兩個獨立可編程的運動
• 除內置QA波形外，還可以導入，編輯和保存患者特定的呼吸波形
• 無需外部示波器，就可以計算每個呼吸周期的波束等待時間，并將其作為所有執行周期的平均值。

美國CIRS 008Z MRGRT運動管理QA模體,CIRS 008Z模體技術指標：

• 外形尺寸:67厘米x 32厘米x 20厘米
• 總重量:12公斤(26.5磅)
• 振幅，為:±25 mm
• 振幅，AP/LR:±3.5 mm
• 運動精度:±0.2 mm(直線運動)
• 運動精度:±0.25o(旋轉運動)
• 循環時間:1 -∞(根據振幅調整)
